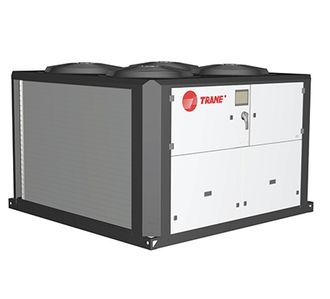

Чиллер Trane CGAX 43-164 кВт, стандартная производительность
Артикул:
1148
0
под заказ
под заказ
Предполагаемый срок поставки: 10 февраля
Характеристики чиллеров Trane CGAX
Диапазон рабочей температуры наружного воздуха (мин/макс) (1) | (°C) | -18/+46 | ||||||||||||
Диапазон температуры воды на выходе (мин/макс) (1) | (°C) | -12/20 | ||||||||||||
Электропитание | (В/ф/Гц) | 400/3/50 | ||||||||||||
CGAX, стандартная производительность, компактный | 015 | 017 | 020 | 023 | 026 | 030 | 036 | 039 | 045 | 035 | 040 | 046 | 052 | 060 |
Холодопроизводительность (3) (кВт) | 43,0 | 49,6 | 59,7 | 66,4 | 76,3 | 84,2 | 96,6 | 109,5 | 125,7 | 98,0 | 116,7 | 129,6 | 146,3 | 164,1 |
Потребляемая мощность (3) (кВт) | 14,6 | 17,4 | 19,0 | 22,1 | 25,8 | 29,0 | 33,0 | 37,5 | 42,0 | 34,4 | 38,9 | 45,5 | 53,4 | 57,4 |
EER (3) | 2,95 | 2,85 | 3,14 | 3,01 | 2,96 | 2,90 | 2,93 | 2,92 | 2,99 | 2,85 | 3,00 | 2,85 | 2,74 | 2,86 |
ESEER (3) | 3,96 | 4,01 | 3,90 | 3,90 | 4,04 | 3,96 | 4,05 | 4,28 | 4,00 | 3,95 | 3,66 | 3,67 | 3,76 | 3,88 |
Класс по стандартам Eurovent | B | C | A | B | B | B | B | B | B | C | C | C | C | C |
Уровень звуковой мощности (4) (дБ(А)) | 83 | 83 | 85 | 85 | 85 | 86 | 84 | 85 | 87 | 86 | 88 | 88 | 88 | 89 |
Уровень звукового давления (5) (дБ(А)) | 53 | 53 | 55 | 55 | 55 | 55 | 54 | 54 | 56 | 55 | 57 | 57 | 57 | 58 |
Уровень звуковой мощности (малошумное исполнение) (4) (дБ(А)) | 77 | 77 | 79 | 79 | 79 | 80 | 79 | 80 | 82 | 81 | 82 | 82 | 82 | 83 |
Уровень звукового давления (малошумное исполнение) (5) (дБ(А)) | 47 | 47 | 49 | 49 | 49 | 50 | 48 | 49 | 51 | 50 | 51 | 51 | 51 | 52 |
Количество контуров | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 |
Количество компрессоров в контуре | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 2 | 2 | 2 | 2 | 2 |
Размеры и вес (рабочие) | ||||||||||||||
Длина (мм) | 2346 | 2346 | 2346 | 2346 | 2346 | 2346 | 2327 | 2327 | 2327 | 2327 | 2327 | 2327 | 2327 | 2327 |
Ширина (мм) | 1285 | 1285 | 1285 | 1285 | 1285 | 1285 | 2250 | 2250 | 2250 | 2250 | 2250 | 2250 | 2250 | 2250 |
Высота (мм) | 1524 | 1524 | 1524 | 1524 | 1524 | 1524 | 1524 | 1524 | 1524 | 1524 | 1524 | 1524 | 1524 | 1524 |
Высота (малошумное исполнение) (мм) | 1747 | 1747 | 1747 | 1747 | 1747 | 1747 | 1747 | 1747 | 1747 | 1747 | 1747 | 1747 | 1747 | 1747 |
Зазор A (мм) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
Зазор B (мм) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
Зазор C (мм) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
Зазор D (мм) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
Вес (кг) | 497 | 509 | 552 | 557 | 587 | 599 | 819 | 824 | 879 | 887 | 973 | 983 | 1004 | 1029 |
Электрические характеристики | ||||||||||||||
Максимальный ток (А) | 33,9 | 38,6 | 45,7 | 50,8 | 55,9 | 64,3 | 74,1 | 81,3 | 101,0 | 76,8 | 91,0 | 101,2 | 111,4 | 128,2 |
Пусковой ток (А) | 116,4 | 160,4 | 167,5 | 183,5 | 188,6 | 231,8 | 198,2 | 214,0 | 268,5 | 198,6 | 212,8 | 233,9 | 244,1 | 295,7 |
1. С функцией работы при низкой температуре наружного воздуха.
2. С функциями технологического охлаждения.
3. По стандартам Eurovent: при температуре воды на входе/выходе 12/7 °C и температуре наружного воздуха 35 °C в соответствии со стандартом EN 14-511.
4. По стандарту Eurovent, с опорной звуковой мощностью 1 ПВт, согласно ISO9614.
5. В среднем, на расстоянии 10 метров, в произвольном месте. Это внедоговорные данные, рассчитываемые по указанному выше сертифицированному уровню звуковой мощности в соответствии с формулой Lp = Lw – 10logS. Это усреднённая величина, полученная при допущении, что установка представляет собой параллелепипед с пятью рассматриваемыми поверхностями.
