При выборе системы кондиционирования у непосвященного человека нередко возникает путаница в понятиях, особенно когда дело доходит до аббревиатур: VRF, VRV… Итак, что же такое VRF-система и чем она отличается от VRV? Давайте разбираться вместе!




  • VRF-системы или системы с переменным расходом хладагента (Variable Refrigerant Flow, VRF, англ.) - это настоящий Rolls-Royce среди систем кондиционирования воздуха, и по технологической оснастке, и по своим возможностям. VRF-системы приобретают, чтобы обеспечить комфортные условия сразу в нескольких помещениях, поэтому иногда их еще называют мультизональными.


Настоящая VRF-система должна соответствовать 4 ключевым требованиям:


  1. В основной массе таких систем всегда присутствует только один хладагент. В этом главное отличие VRF-систем от систем чиллер-фанкойл, где помимо контура с циркуляцией хладагента есть и гидравлический контур. Для справедливости нужно отметить, что в каталоге Mitsubishi Electric 2018 появиласть гибридная система HYBRID R2 работающая на фреоне и воде, но это отдельная история, о которой мы расскажем в разделе VRF системы Mitsubishi Electric.
  2. VRF-система имеет компрессоры инверторного типа или сочетание классического on-off компрессора и инверторного. Напомним, что инвертор - это электронное устройство, позволяющее плавно регулировать мощность компрессора. При включении инверторный кондиционер сразу же начинает работать с повышенной мощностью, чтобы скорее обеспечить заданную температуру. Зато после ее достижения он не отключается, как обычный on-off, а плавно снижает свою мощность.

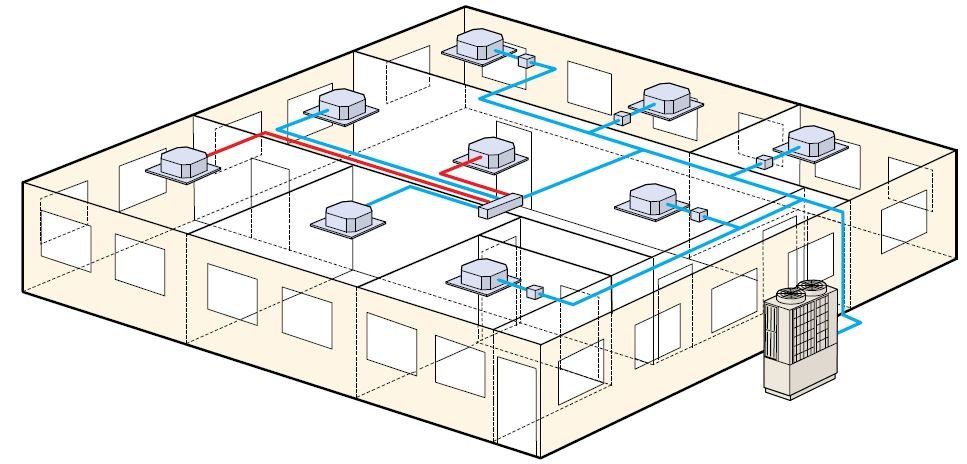

  3. К одному наружному блоку в VRF-системе подключаются несколько внутренних блоков, устанавливаемых в разных помещениях (зонах). Внутренние блоки могут быть совершенно разных типов - настенные, кассетные, канальные и т.д.
  4. Количество внутренних блоков можно наращивать, в зависимости от потребностей заказчика, но совокупная мощность внутренних блоков не должны превышать 130% мощности наружнего блока VRF системы. Т.е. VRF-система обладает свойством масштабируемости.


То есть, резюмируя написанное выше, VRF сисема состоит из:


  • одного мощного наружного блока имеющего один или несколько компрессоров
  • нескольких внутренних блоков
  • трубопроводов, по которым циркулирует хладагент, соединяющих наружный блок с внутренними
  • электрических кабелей, которые образуют замкнутую сеть и также соединяют все внутренние блоки с наружным
  • системы пультов управления.

Система управления, в свою очередь, имеет сложную структуру и объединяет различные устройства управления, подключаемые по проводам или с помощью беспроводных технологий. Как правило, VRF-система оснащается центральным контроллером и устройствами управления отдельными внутренними блоками.


Как работает VRF-система?


Каждый производитель VRF-систем устанавливает для своей продукции собственную оригинальную систему управления. Так что выбор у нас большой - можно найти то, что подходит лучше всего по удобству и функциям.

Но в основе любого алгоритма лежит правило увеличения производительности наружнего блока от 10 до 100% в зависимости от того сколько внастоящий момент внутренних блоков используются для охлаждения и (или) нагрева помещений.


В чем отличие VRV и VRF-систем?


Многие ошибочно полагают, что VRV и VRF - это две разные системы кондиционирования, но это совсем не так. Просто первые VRF-системы вывела на рынок компания Daikin, было это в начале 1980-х годов. Одновременно Daikin зарегистрировал аббревиатуру VRV (Variable Refrigerant Volume, переменный объем хладагента) в качестве официального товарного знака. Всем остальным климатическим компаниям поневоле пришлось изобретать для обозначения аналогичных систем что-то свое, так на свет появилась аббревиатура VRF, которая и стала общеупотребительной. А VRV-системы производит только Daikin.
