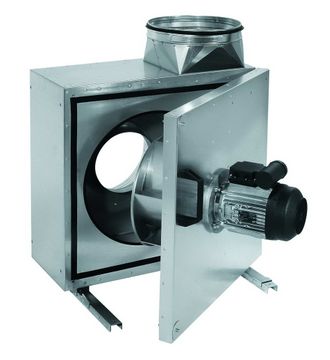

Вытяжные кухонные вентиляторы SHUFT EF
под заказ
Предполагаемый срок поставки: 15 декабря
Корпус вентиляторов серии EF изготовлен из высококачественной стали с 40-мм изоляцией. Двигатель находится на откидной панели. Вентиляторы оборудованы высокоэффективной крыльчаткой с назад загнутыми лопатками. Двигатель отделен от воздушного потока, поэтому на работу вентилятора не влияют жировые загрязнения. Шариковые подшипники двигателя не требуют техобслуживания и имеют длительный срок службы. Двигатели имеют встроенный термоконтакт. Регулирование скорости вентиляторов EF осуществляется путем изменения напряжения за счет использования пятиступенчатыхтрансформаторов TRE или однофазных плавных регуляторов скорости SRE. К одному регулятору можно подключить несколько вентиляторов при условии, что общий ток вентиляторов не превышает номинальный ток регулятора.
Модельный ряд:
- EF 225
- EF 250
- EF 280
- EF 315
- EF 400
- EF 450
- EF 500
- EF 560
В двигатели вентиляторов встроены защитные термоконтакты, требующие подключения внешнего защитного термореле. В случае применения пятиступенчатых регуляторов скорости TRE дополнительное защитное термореле не нужно. На корпусе вентилятора имеется кронштейны для надежного монтажа. Возможны 3 положения патрубка. Изменение конструкции можно выполнить прямо на месте установки, переместив дверные петли. Корпус имеет специальную форму для сбора жира и слив.
Технические данные:
| Модель | Напряжение, В | Электропотребление, кВт | Рабочий ток, А |
|---|---|---|---|
| EF 225 | 230 | 0,259 | 1,84 |
| EF 250 | 230 | 0,448 | 3,25 |
| EF 280 | 230 | 0,722 | 4,13 |
| EF 315 | 230 | 1,2 | 7,8 |
| EF 400 | 230 | 0,525 | 2,89 |
| EF 450 | 230 | 0,849 | 4,73 |
| EF 500 | 230 | 1,337 | 7,74 |
| EF 560 | 430 | 2,1 | 4,5 |
Предназначены для удаления воздуха с повышенным содержанием влаги и жира, например, из кухонь.
Преимущества:
- Максимальная температура перемещаемого воздуха 120° С.
- Двойной корпус изготовлен из листовой оцинкованной стали с теплоизоляцией 40 мм.
- Возможны 3 положения патрубка.
- Конструкция корпуса позволяет организовать горизонтальный выброс воздуха.
- Вентилятор на откидной дверце.
- На корпусе вентилятора имеются кронштейны для надежного монтажа.
- Встроенные термоконтакты.
- Корпус имеет специальную форму для сбора жира и спускной патрубок
- Высокоэффективная крыльчатка с назад загнутыми лопатками.
- Высококачественные двигатели расположены вне воздушного потока.
- Высококачественные шариковые подшипники, не требующие обслуживания.
- Регулирование скорости 0–100% путем изменения напряжения (частотные регуляторы).
- Имеется водо- и жироотвод.
- Кронштейны для монтажа.
Монтаж: Вентиляторы поставляются готовыми к подключению. Могут устанавливаться в любом положении, в соответствии с направлением потока воздуха (в соответствии со стрелкой на корпусе вентилятора). Необходимо предусматривать доступ для обслуживания вентилятора.
Подключение электропитания: На корпусе вентиляторов находится клеммная коробка для подключения к электрической сети. Необходимо, чтобы подключение вентиляторов выполнял только квалифицированный персонал и в соответствии со схемой подключения.
Уход: Вентиляторы не требуют специального технического ухода. Единственное требование — чистка крыльчатки.
Сертификат: Сертификат соответствия РФ.
