Круглые воздухораспределители низкоскоростные предназначены для подачи воздуха непосредственно в рабочую зону помещения с малой скоростью.


При вентиляции вытеснением воздух поступает в нижнюю зону и не смешивается с воздухом помещения. Он вытесняет его вверх, создавая эффект «плавучести и восходящего распределения». Удаление вытесненного теплого и загрязненного воздуха осуществляется из верхней зоны вытяжной вентиляцией. Таким образом, в помещении обеспечивается постоянный приток чистого воздуха в обслуживаемую зону, который поднимает к потолку тёплый и загрязнённый воздух. Воздух, поступающий через воздухораспределитель, соприкасаясь с тёплыми поверхностями, расположенными в рабочей зоне (технологическое оборудование, компьютеры, лампы, люди и проч.) стремится вверх в естественных конвективных потоках над нагретыми поверхностями, одновременно унося загрязнённые воздушные массы, образующиеся в нижних слоях помещения.

Воздухораспределители низкоскоростные 1ВНК


Низкоскоростные воздухораспределители 1ВНК устанавливается в свободном пространстве помещения на полу.

Воздухораспределители изготавливаются из листовой стали и состоят из наружной перфорированной обечайки днища с конусом, крышки с подводящим патрубком и внутренней перфорированной обечайки обеспечивающей равномерность подачи воздуха по всей воздухораздающей поверхности. Герметичность соединения входного патрубка с воздуховодом обеспечивается резиновым уплотнением.
Наружные и внутренние поверхности 1ВНК окрашиваются методом порошкового напыления в белый цвет (RAL 9016), по заказу возможна окраска в любой цвет по каталогу RAL.

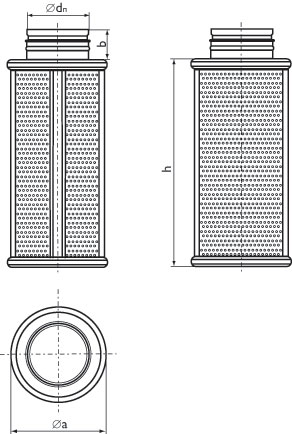

Характеристики воздухораспределителей 1ВНК


Размер Ød, мм F0, м2 Øa, мм b, мм h, мм Вес, кг
200 0,85 290 88 1000 11,8
250 1,20 340 88 1200 16,3
315 1,45 410 88 1200 19,7
400 2,77 510 88 1800 33,9
500 3,48 640 88 1800 45,6
630 4,40 810 88 1800 54,7


Данные для подбора воздухораспределителей 1ВНК  при подаче воздуха в помещение


Модель LwA=25дБ(А) LwA=35дБ(А) LwA=45дБ(А)
L0, м3/ч ?Pп,Па Дальнобойность, м при Vx, м/с L0, м3/ч ?Pп,Па Дальнобойность, м при Vx, м/с L0, м3/ч ?Pп,Па Дальнобойность, м
при Vx, м/с
0,2 0,5 0,2 0,5 0,2 0,5 0,75
2ВНВ 600 100 5 0,9 0,4 170 15 1,5 0,6 290 45 2,6 1,0 0,7
2ВНВ 800 100 5 0,7 0,3 170 15 1,3 0,5 290 45 2,2 0,9 0,6
2ВНВ 1000 230 10 1,5 0,6 340 22 2,2 0,9 500 47 3,3 1,3 0,9
2ВНВ 1200 230 10 1,4 0,5 340 22 2,0 0,8 500 47 3,0 1,2 0,8



Воздухораспределители низкоскоростные 1ВНП


Круглые воздухораспределители низкоскоростные 1ВНП предназначены для подачи воздуха непосредственно в рабочую зону помещения с малой скоростью и малым температурным перепадом (?t =3°C), обеспечивающими принцип вытесняющей вентиляции.
При вентиляции вытеснением воздух поступает в нижнюю зону и не смешивается с воздухом помещения. Он вытесняет его вверх, создавая эффект «плавучести и восходящего распределения». Удаление вытесненного теплого и загрязненного воздуха осуществляется из верхней зоны вытяжной вентиляцией. Таким образом, в помещении обеспечивается постоянный приток чистого воздуха в обслуживаемую зону, который поднимает к потолку тёплый и загрязнённый воздух. Воздух, поступающий через воздухораспределитель, соприкасаясь с тёплыми поверхностями, расположенными в рабочей зоне (технологическое оборудование, компьютеры, лампы, люди и проч.) стремится вверх в естественных конвективных потоках над нагретыми поверхностями, одновременно унося загрязнённые воздушные массы, образующиеся в нижних слоях помещения.
Область применения 1ВНП – производственные, общественные и административные помещения (офисы, рестораны, конференц-залы, магазины, музеи, спортивные сооружения и т.п.), где необходима подача чистого воздуха непосредственно в рабочую зону помещения. Низкоскоростные воздухораспределители 1ВНП устанавливается у стены на полу.

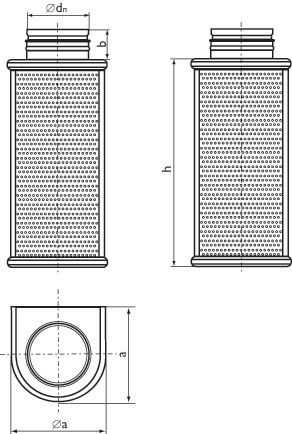

Характеристики воздухораспределителей 1ВНП


Размер Ød, мм F0, м2 Øa, мм a, мм b, мм h, мм Вес, кг
200 0,97 335 335 88 1200 17
250 1,14 395 395 88 1200 20,7
315 1,76 480 480 88 1500 30,5
400 2,62 590 590 88 1800 45,2
500 3,24 730 730 88 1800 59
630 3,98 895 895 88 1800 75,8



Данные для подбора воздухораспределителей 1ВНП  при подаче воздуха в помещение


РазмерØd, мм LWA=25дБ (А) LA=35дБ (А) LA=45дБ (А)
L0, м3/ч ?Pп, Па дальнобойность, м при VX, м/с L0, м3/ч ?Pп, Па дальнобойность, м при Vx, м/с L0, м3/ч ?Pп, Па дальнобойность, м при Vx, м/с
0,2 0,5 0,2 0,5 0,2 0,5 0,75
200 440 11 0,90 0,4 600 21 1,30 0,5 750 33 1,60 0,6 0,4
250 630 9 1,20 0,5 850 17 1,70 0,7 1150 31 2,20 0,9 0,6
315 840 6 1,30 0,5 1250 14 2,00 0,8 1800 30 2,80 1,1 0,8
400 1400 7 1,80 0,7 2010 14 2,60 1,0 2900 29 3,70 1,5 1,0
500 2200 7 2,50 1,0 3100 14 3,60 1,4 4600 31 5,30 2,1 1,4
630 3300 7 3,40 1,4 5000 15 5,20 2,1 7100 31 7,40 3,0 2,0



Воздухораспределители низкоскоростные 1ВНУ


Круглые воздухораспределители низкоскоростные 1ВНУ предназначены для подачи воздуха непосредственно в рабочую зону помещения с малой скоростью и малым температурным перепадом (?t =3°C), обеспечивающими принцип вытесняющей вентиляции.
При вентиляции вытеснением воздух поступает в нижнюю зону и не смешивается с воздухом помещения. Он вытесняет его вверх, создавая эффект «плавучести и восходящего распределения». Удаление вытесненного теплого и загрязненного воздуха осуществляется из верхней зоны вытяжной вентиляцией. Таким образом, в помещении обеспечивается постоянный приток чистого воздуха в обслуживаемую зону, который поднимает к потолку тёплый и загрязнённый воздух. Воздух, поступающий через воздухораспределитель, соприкасаясь с тёплыми поверхностями, расположенными в рабочей зоне (технологическое оборудование, компьютеры, лампы, люди и проч.) стремится вверх в естественных конвективных потоках над нагретыми поверхностями, одновременно унося загрязнённые воздушные массы, образующиеся в нижних слоях помещения.
Область применения 1ВНУ – производственные, общественные и административные помещения (офисы, рестораны, конференц-залы, магазины, музеи, спортивные сооружения и т.п.), где необходима подача чистого воздуха непосредственно в рабочую зону помещения. Низкоскоростные воздухораспределители 1ВНУ устанавливается в углу помещения на полу.

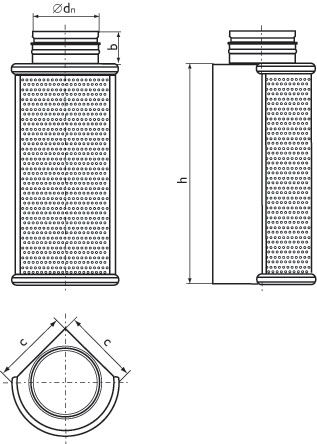

Характеристики воздухораспределителей 1ВНУ


Размер Ød, мм F0, м2 b, мм с, мм h, мм Вес, кг
200 0,64 88 358 1200 16,7
250 0,75 88 420 1200 20
315 1,13 88 503 1500 29,6
400 1,69 88 620 1800 44,1
500 2,08 88 763 1800 56
630 2,53 88 928 1800 70,7



Данные для подбора воздухораспределителей 1ВНУ при подаче воздуха в помещение


РазмерØd, мм LWA=25дБ (А) LA=35дБ (А) LA=45дБ (А)
L0, м3/ч ?Pп, Па дальнобойность, м при VX, м/с L0, м3/ч ?Pп, Па дальнобойность, м при Vx, м/с L0, м3/ч ?Pп, Па дальнобойность, м при Vx, м/с
0,2 0,5 0,2 0,5 0,2 0,5 0,75
200 380 10 1,30 0,5 550 20 1,90 0,8 750 38 2,60 1,0 0,7
250 470 6 1,50 0,6 680 12 2,20 0,9 1000 27 3,20 1,3 0,9
315 790 7 2,10 0,8 1160 14 3,00 1,2 1690 30 4,40 1,8 1,2
400 1070 5 2,30 0,9 1570 11 3,40 1,3 2300 23 4,90 2,0 1,3
500 1700 5 3,30 1,3 2600 12 5,00 2 3800 26 7,30 2,9 2
630 2600 5 4,50 1,8 3700 10 6,50 2,6 5400 22 9,40 3,8 2,5



Воздухораспределители низкоскоростные 2ВНЛ


Прямоугольные воздухораспределители низкоскоростные 2ВНЛ с перфорированной лицевой панелью предназначены для подачи воздуха непосредственно в рабочую зону помещения с малой скоростью и малым температурным перепадом (?t =3°C), обеспечивающими принцип вытесняющей вентиляции.
При вентиляции вытеснением воздух поступает в нижнюю зону и не смешивается с воздухом помещения. Он вытесняет его вверх, создавая эффект "плавучести и восходящего распределения". Удаление вытесненного теплого и загрязненного воздуха осуществляется из верхней зоны вытяжной вентиляцией. Таким образом, в помещении обеспечивается постоянный приток чистого воздуха в обслуживаемую зону, который поднимает к потолку тёплый и загрязнённый воздух. Воздух, поступающий через воздухораспределитель, соприкасаясь с тёплыми поверхностями, расположенными в рабочей зоне (компьютеры, лампы, технологическое оборудование и прочее) стремится вверх в естественных конвективных потоках над нагретыми поверхностями, одновременно унося загрязнённые воздушные массы, образующиеся в нижних слоях помещения.
Область применения 2ВНЛ – общественные, производственные и административные помещения (офисы, рестораны, конференц-залы, магазины, музеи, спортивные сооружения и т.п.), где необходима подача чистого воздуха непосредственно в рабочую зону помещения.
Низкоскоростные воздухораспределители 2ВНЛ устанавливаются в свободном пространстве помещения на полу около стены или в нише.



Характеристики воздухораспределителей 2ВНЛ


Размер Ødп, мм F0, м2 А, мм В, мм h, мм b, мм b1, мм Вес, кг
2ВНЛ
200 0,48 300 600 1200 130 - 23,4
250 0,63 350 700 1200 155 - 27,5
315 0,85 425 850 1200 198 - 33,7
400 1,25 500 1000 1200 230 - 37,9
2ВНЛ-Б
200 0,48 300 600 1200 - 145 23,4
250 0,63 350 700 1200 - 170 27,5
315 0,85 425 850 1200 - 200 33,7
400 1,25 500 1000 1200 - 244 37,9



Данные для подбора воздухораспределителей 2ВНЛ при подаче воздуха в помещение


Размер Ødп, мм LwA=25дБ(А) LwA=35дБ(А) LwA=45дБ(А)
L0, м3/ч ?Pп,Па Дальнобойность, м при Vx, м/с L0, м3/ч ?Pп,Па Дальнобойность, м при Vx, м/с L0, м3/ч ?Pп,Па Дальнобойность, м при Vx, м/с
0,2 0,5 0,75 0,2 0,5 0,75 0,2 0,5 0,75
200 230 6 1,0 0,4 0,3 320 11 1,4 0,6 0,4 570 34 2,5 1,0 0,7
250 350 5 1,3 0,5 0,4 600 15 2,3 0,9 0,6 900 34 3,5 1,4 0,9
315 600 6 2,0 0,8 0,5 950 15 3,1 1,3 0,8 1500 38 5,0 2,0 1,3
400 1000 6 2,7 1,1 0,7 1500 14 4,1 1,6 1,1 2400 37 6,6 2,6 1,7



Воздухораспределители низкоскоростные 2ВНВ


Встраиваемые воздухораспределители низкоскоростные 2ВНВ предназначены для подачи воздуха непосредственно в рабочую зону помещения с малой скоростью и малым температурным перепадом (?t = 3°C), обеспечивающими принцип вытесняющей вентиляции.
При вентиляции вытеснением воздух поступает в нижнюю зону и не смешивается с воздухом помещения. Он вытесняет его вверх, создавая эффект «плавучести и восходящего распределения». Удаление вытесненного теплого и загрязненного воздуха осуществляется из верхней зоны вытяжной вентиляцией. Таким образом, в помещении обеспечивается постоянный приток чистого воздуха в обслуживаемую зону, который поднимает к потолку тёплый и загрязнённый воздух. Воздух, поступающий через воздухораспределитель, соприкасаясь с тёплыми поверхностями, расположенными в рабочей зоне (технологическое оборудование, компьютеры, лампы, люди и проч.) стремится вверх в естественных конвективных потоках над нагретыми поверхностями, одновременно унося загрязнённые воздушные массы, образующиеся в нижних слоях помещения.
Область применения 2ВНВ - общественные, административные и производственные помещения (офисы, рестораны, конференц-залы, магазины, музеи, спортивные сооружения и т.п.), где необходима подача чистого воздуха непосредственно в рабочую зону помещения.
Низкоскоростные воздухораспределители 2ВНВ встраиваются в стеновые ниши, либо в элементы интерьера. Воздухораспределители изготавливаются из листовой стали и состоят из наружной перфорированной панели, корпуса с подводящим патрубком прямоугольного сечения.



Характеристики воздухораспределителей 2ВНВ


Модель F0, м3 b, мм G, мм H, мм Вес, кг
2ВНВ 600 0,255 38 75 600 6,1
2ВНВ 800 0,356 38 75 800 7,9
2ВНВ 1000 0,457 58 100 1000 10,3
2ВНВ 1200 0,558 58 100 1200 13,3


Данные для подбора воздухораспределителей 2ВНВ при подаче воздуха в помещение*


Модель LwA=25дБ(А) LwA=35дБ(А) LwA=45дБ(А)
L0, м3/ч ?Pп,Па Дальнобойность, м при Vx, м/с L0, м3/ч ?Pп,Па Дальнобойность, м при Vx, м/с L0, м3/ч ?Pп,Па Дальнобойность, м
при Vx, м/с
0,2 0,5 0,2 0,5 0,2 0,5 0,75
2ВНВ 600 100 5 0,9 0,4 170 15 1,5 0,6 290 45 2,6 1,0 0,7
2ВНВ 800 100 5 0,7 0,3 170 15 1,3 0,5 290 45 2,2 0,9 0,6
2ВНВ 1000 230 10 1,5 0,6 340 22 2,2 0,9 500 47 3,3 1,3 0,9
2ВНВ 1200 230 10 1,4 0,5 340 22 2,0 0,8 500 47 3,0 1,2 0,8
