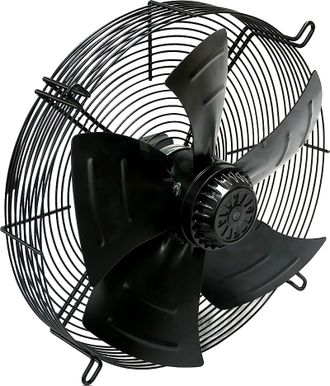

Вентиляторы осевые серии YWF с защитной решеткой
Артикул:
957
0
в наличии: 1
в наличии: 1
Вентиляторы серии YWF имеют электродвигатели с внешним ротором. Вентиляторы оснащены крыльчаткой с серповидными лопастями, которая имеет динамическую балансировку в двух плоскостях для достижения минимального уровня шума.
Вентиляторы данной серии легко монтируются в стеновые проемы или другие несущие конструкции. Могут использоваться для отвода тепла или обдува различных технологических установок и оборудования.
Стандартное направление вращения лопастей вентиляторов YWF — против часовой стрелки, если смотреть на ротор — всасывание, направление вращения лопастей по часовой стрелке — нагнетание.
- Компактные, малошумные вентиляторы.
- Лопасти из углеродистой стали с лакокрасочным покрытием.
- Удобный монтаж.
- Установка в любом положении.
- Ресурс не менее 40 000 часов работы.
- Класс защиты электродвигателя IP 44.
- Биметаллическая защита двигателя.
Габаритные и присоединительные размеры
Модель | D | A | C | E | L |
---|---|---|---|---|---|
YWF-200 | 195 | 220 | 132 | 250 | 50 |
YWF-250 | 250 | 282 | 158 | 320 | 75 |
YWF-300 | 300 | 322 | 158 | 360 | 80 |
YWF-350 | 350 | 375 | 158 | 422 | 80 |
YWF-400 | 391 | 422 | 171 | 470 | 90 |
YWF-450 | 446 | 475 | 183 | 522 | 90 |
YWF-500 | 499 | 252 | 206 | 567 | 90 |
YWF-550 | 553 | 575 | 214 | 624 | 100 |
YWF-630 | 628 | 657 | 233 | 737 | 100 |
YWF-710 | 703 | 765 | 272 | 841 | 211 |
![](http://www.rowen.ru/upload/medialibrary/f21/f21a41edb01ce17ec65a05c206b6cb39.png)
![](http://www.rowen.ru/upload/medialibrary/5a9/5a9c71c3fbd4b12e76ce1173b1033af3.png)
![](http://www.rowen.ru/upload/medialibrary/cc2/cc23fa932e053b9c035431e3e5d6a3a5.png)
![](http://www.rowen.ru/upload/medialibrary/5a5/5a5c4b3178ff89d6eb615c8018627046.png)
![](http://www.rowen.ru/upload/medialibrary/7c2/7c259418d539938a4129b437710af960.png)
![](http://www.rowen.ru/upload/medialibrary/afd/afde9fea9120d7a2a2e43a14a3aedfe7.png)
![](http://www.rowen.ru/upload/medialibrary/6e2/6e2a5583f5d9d0c4bdb5aadafa2a874f.png)
![](http://www.rowen.ru/upload/medialibrary/fa5/fa5c5f1285765e74cd8bcf0545c75ea4.png)
![](http://www.rowen.ru/upload/medialibrary/1cd/1cdfc7c5d6e55c0923af13e0b3e394f4.png)
![](http://www.rowen.ru/upload/medialibrary/163/163ab7112a4affc9b99bdab82960febb.png)
Электрическая схема подключения к вентилятору на 220В
![](http://www.rowen.ru/uploads/images/propavshie_kartinki/YWF.png)
Электрическая схема подключения к вентилятору на 380В
L1, L2, L3 — питание 3Ф, 380В,
ТК — термозащита (биметалл),
РЕ — заземление
Пример обозначения (маркировка)
