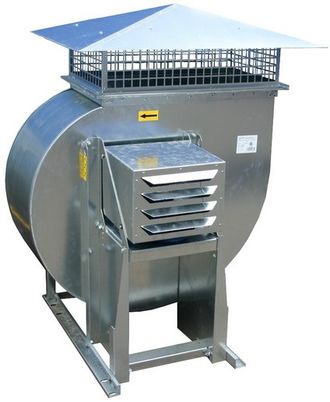

Вентиляторы радиальные ВРАН

Артикул: 888

0.00 руб.
под заказ

Предполагаемый срок поставки: 13 сентября

Заказать

Назначение


Вентиляторы устанавливаются в стационарных системах кондиционирования воздуха, вентиляции и воздушного отопления производственных, общественных и жилых зданий.

Для перемещения газовоздушных смесей с температурой до 400°С и до 600°С в течение не менее 120 минут вентиляторы изготавливают в специальном исполнении ВРАН-ДУ.


Выпускают вентиляторы следующих исполнений:



  • общепромышленные (Н)
  • теплостойкие (Ж)
  • коррозионностойкие (К1)
  • коррозионно-теплостойкие (К1Ж)
  • взрывозащищенные (В) – только по 1-й конструктивной схеме
  • взрывозащищенные теплостойкие (ВЖ) – только по 1-й конструктивной схеме
  • взрывозащищенные коррозионностойкие (ВК1; ВК3) – только по 1-й конструктивной схеме
  • взрывозащищенные коррозионно-теплостойкие (ВК1Ж) – только по 1-й конструктивной схеме
  • сейсмостойкие (С) - для каждого из выше перечисленных исполнений


Конструкция


Вентиляторы имеют рабочее колесо левого и правого вращения с загнутыми назад лопатками специальной формы. Спиральный корпус - поворотный. Вентиляторы изготавливают по 1-й и 5-й конструктивной схеме согласно ГОСТ 5976.

Вентиляторы по 1-й конструктивной схеме (с непосредственным соединением с двигателем) имеют две модификации ВРАН6 и ВРАН9, отличающиеся количеством лопаток рабочего колеса. Вентиляторы по 5-й конструктивной схеме (с ременным приводом) имеют одну модификацию - ВРАН9.

Для ВРАН9 по 1-й конструктивной схеме предложена комплектация двигателями, позволяющими осуществлять частотное регулирование скорости вращения (исполнение 1П).

Для климатического исполнения У1, УХЛ1, Т1 предусмотрена дополнительная защита привода и выхлопа вентилятора от атмосферных осадков.

Исполнение вентиляторов в шумоизолирующем кожухе (изготавливают для общепромышленного исполнения и положения корпусов 0 и 90 градусов) позволяет снизить на величину до 12дБ суммарный уровень звуковой мощности, излучаемой вентилятором, за счет шумопоглощающих и шумоизолирующих свойств кожуха. Суммарный уровень звукового давления снижается на 25...30дБ на расстоянии 5м.

Предлагается дополнительная комплектация виброизоляторами и вставками гибкими, что позволяет снизить динамические нагрузки, а также фланцами обратными и преобразователями частоты.

Эксплуатация

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.

Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й и 2-й категории размещения по ГОСТ 15150.


Условия эксплуатации:



  • температура окружающей среды
    - от минус 45 до +40°С для умеренного климата,
    - от минус 60 до +40°С для умеренного и холодного климата,
    - от минус 10 до +50°С для тропического климата;
  • среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с;
  • условия по перемещаемой среде - в таблице 2.
