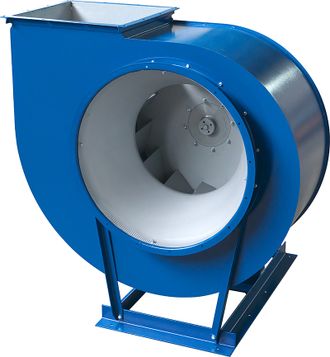

Вентиляторы низкого давления дымоудаления ВР 80-75 ДУ (ВР 86-77 ДУ)
под заказ
Предполагаемый срок поставки: 26 декабря
Особенности вентиляторов ВР 80-75
- Вентилятор низкого давления.
- Лопатки, загнутые назад.
- Трехфазный асинхронный двигатель (380 В) с повышенным запасом надежности при высоких температурах.
- Рама вентилятора дымоудаления из оцинкованной стали (№4,0) или из углеродистой стали окрашенная (№ 5,0 и более)
- Конструктивная схема 1 по ГОСТ 5976-90.
- Класс защиты двигателя IP54.
Для удобства эксплуатации радиальные вентиляторы производят с различными положениями корпуса, как показано на схемах:
Вентилятор правого вращения — вентилятор, рабочее колесо которого вращается по часовой стрелке — вид со стороны всасывания.
Вентилятор левого вращения — вентилятор, рабочее колесо которого вращается против часовой стрелки — вид со стороны всасывания.
№ вентилятора |
A* |
А1 |
А2 |
А3 |
В max |
В1 |
Н** max при 0° |
Н** max при 45° |
Н** max при 90° |
H1 max |
Н2 |
H3 |
d |
d1 |
|||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
0° |
45° |
90°, 270° |
135°, 315° |
||||||||||||||
4,0 |
701 |
949 |
640 |
813 |
400 |
301 |
258 |
760 |
200 |
789 |
1017 |
924 |
538 |
350 |
290 |
405 |
434 |
5,0 |
876 |
1186 |
800 |
1016 |
500 |
376 |
322 |
1020 |
265 |
937 |
1218 |
1118 |
670 |
438 |
362 |
505 |
534 |
6,3 |
1100 |
1481 |
991 |
1270 |
630 |
470 |
402 |
1197 |
310 |
1164 |
1525 |
1387 |
795 |
554 |
437 |
636 |
665 |
8,0 |
1395 |
1883 |
1265 |
1600 |
800 |
595 |
501 |
1450 |
400 |
1490 |
1917 |
1745 |
920 |
695 |
570 |
800 |
829 |
10,0 |
1744 |
2354 |
1581 |
2000 |
1000 |
744 |
626 |
1508 |
470 |
1842 |
2353 |
2156 |
1130 |
869 |
712 |
1000 |
1030 |
12,5 |
2126 |
2816 |
1951 |
2492 |
1220 |
906 |
783 |
1688 |
640 |
2281 |
2899 |
2657 |
1390 |
1060 |
891 |
1250 |
1280 |
* Размер, зависящий от положения корпуса вентилятора.
** Максимальная высота при различных положениях корпуса вентилятора (0°, 45°, 90°).
Габаритные размеры Bmax и H1max соответственно зависят от устанавливаемого двигателя. Габаритный размер Hmax зависит от положения корпуса и устанавливаемого двигателя.
Номер вентилятора |
A |
B |
C |
D |
E |
F |
K |
L |
M |
n |
Примечание |
---|---|---|---|---|---|---|---|---|---|---|---|
4,0 |
572 |
290 |
314 |
- |
|
20 |
163 |
30 |
8,5 |
8 |
Общепромышленное исполнение и для электродвигателей 7,5кВт |
607 |
290 |
314 |
- |
|
20 |
163 |
30 |
8,5 |
8 |
Спец.исполнение и дымоудаление |
|
5,0 |
710 |
375 |
425 |
8,4 |
- |
30 |
255 |
- |
- |
4 |
Тип электродвигателей до АИР 160 |
820 |
395 |
445 |
8,4 |
- |
30 |
365 |
- |
- |
4 |
Тип электродвигателя АИР 160-180 |
|
6,3 |
943 |
480 |
546 |
10 |
220 |
30 |
380 |
- |
- |
6 |
Тип электродвигателей до АИР 180 |
1043 |
480 |
546 |
10 |
220 |
30 |
457 |
- |
- |
6 |
Тип электродвигателя АИР 180-200 |
|
8,0 |
1056 |
610 |
670 |
12 |
|
100 |
670 |
- |
- |
4 |
Тип электродвигателя АИР 132-160 |
1285 |
586 |
646 |
12 |
|
100 |
670 |
- |
- |
4 |
Тип электродвигателя АИР 180-200 |
|
1309 |
660 |
730 |
12 |
|
100 |
670 |
- |
- |
4 |
Тип электродвигателя АИР 225-250 |
|
10 |
1290 |
840 |
900 |
12 |
|
210 |
880 |
- |
- |
4 |
Для всех исполнений вентиляторов |
12,5 |
1631 |
1004 |
1075 |
12 |
|
225 |
1130 |
- |
- |
4 |
Для всех исполнений вентиляторов |
№ вентилятора |
Частота вращения, об/мин |
Тип электродвигателя |
Потребляемая мощность, кВт |
Ток, А |
Масса,кг |
4,0 |
1000 |
АИР63В6 |
0,25 |
1,04 |
51,3 |
АИР71А6 |
0,37 |
1,2 |
54,5 |
||
1500 |
АИР71В4 |
0,75 |
2,18 |
54,8 |
|
АИР80А4 |
1,1 |
2,9 |
58,9 |
||
3000 |
АИР100L2 |
5,5 |
11,1 |
79,7 |
|
АИР112М2 |
7,5 |
15,35 |
88,2 |
||
5,0 |
1000 |
АИР71А6 |
0,55 |
1,81 |
78,6 |
АИР80А6 |
0,75 |
2,4 |
82 |
||
1500 |
АИР90L4 |
2,2 |
5,39 |
99,3 |
|
АИР100S4 |
3,0 |
6,9 |
100,3 |
||
6,3 |
1000 |
АИР100L6 |
2,2 |
5,65 |
157,5 |
АИР112МА6 |
3,0 |
7,7 |
172,5 |
||
1500 |
АИР112М4 |
5,5 |
11,7 |
192 |
|
АИР132S4 |
7,5 |
15,75 |
200 |
||
8,0 |
1000 |
АИР132S6 |
5,5 |
13,02 |
280 |
АИР132M6 |
7,5 |
17,5 |
310 |
||
АИР160S6 |
11,0 |
24,5 |
343 |
||
1500 |
АИР160M4 |
18,5 |
37,7 |
359 |
|
АИР180S4 |
22,0 |
44,31 |
384 |
||
10,0 |
750 |
АИР160S8 |
7,5 |
18,75 |
585 |
АИР160M8 |
11,0 |
26,8 |
605 |
||
1000 |
АИР160M6 |
15,0 |
32,6 |
607 |
|
АИР180M6 |
18,5 |
38,8 |
573 |
||
АИР200M6 |
22,0 |
45,1 |
686 |
||
АИР200L6 |
30,0 |
60,0 |
681 |
||
12,5 |
750 |
АИР200M8 |
18,5 |
42,0 |
785 |
АИР200L8 |
22,0 |
49,5 |
800 |
||
АИР225M8 |
30,0 |
64,2 |
857 |
