Воздухораздающие блоки с фильтрами ВБД

Воздухораздающие блоки с фильтрами ВБД

Артикул: 866
0
под заказ

Предполагаемый срок поставки: 28 ноября

Заказать

Воздухораздающие блоки c фильтрами высокой эффективности (класс очистки НЕРА) предназначены для организации воздухообмена в чистых помещениях лечебных учреждений, предприятиях фармацевтической, электронной, пищевой и др. отраслях промышленности.
Воздухораздающие блоки (далее ВБ) выпускаются в 3-х исполнениях и отличаются типом панелей: с диффузорной панелью (ВБД), подающей воздух горизонтальными настилающимися (турбулентными) струями, с перфорированной (ВБП-М) и сотовой (ВБС-М) панелями, обеспечивающими вертикальную подачу воздуха ламинарным потоком. Изготавливается 4 типоразмера ВБ: 450х450, 595х595, 750х750 и 750х450 мм, в корпусе которых размещается фильтр высокой эффективности класса Н11, Н13 или Н14 толщиной 78, 150 или 300 мм, соответственно.

Воздухораздающие блоки состоят из герметичного стального сварного корпуса с подводящим боковым или торцевым патрубком круглого сечения и воздухораздающей лицевой панели. При необходимости в подводящей магистрали перед ВБ может быть установлен герметичный запорный клапан. Контроль загрязнения фильтра осуществляется с помощью установленных на корпусе специальных штуцеров для измерения статического давления до и после фильтра.
Конструкция воздухораздающего блока обеспечивает легкий доступ к фильтру и его замену путем снятия и последующей установки воздухораздающей панели. Также конструкция ВБ обеспечивает плотный прижим уплотнителя, расположенного на рамке кассетного фильтра, к поверхности ВБ, что исключает утечки воздуха из зоны "грязного" воздуха, находящегося до фильтра, в пространство помещения, минуя фильтр.
Монтаж изделий – потолочный или настенный, как правило, в подшивном пространстве. Крепление корпуса ВБ к строительным конструкциям потолка осуществляется с помощью металлических тросов или резьбовых шпилек, пропущенных через отверстия в проушинах корпуса. К стенам ВБ крепятся за проушины корпуса с помощью кронштейнов. Герметичность соединения входного патрубка с воздуховодом обеспечивается резиновым уплотнением.
Все наружные и внутренние поверхности воздухораздающего блока окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении продукции на заказ возможна окраска в любой цвет по каталогу RAL или текстурирование.


Вид панелей.



C боковым подводом:

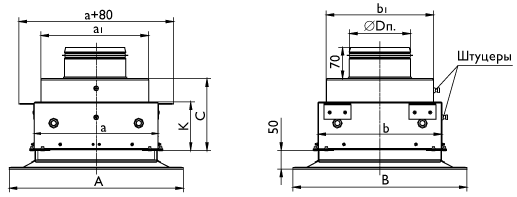

С торцевым подводом




Характеристики воздухораздающих блоков ВБ-Д, ВБП-М, ВБС-М с толщиной фильтра 78 мм.


Размер
А x В, мм		 F0, м2 Dпатр., мм а x b, мм а1 x b1, мм С, мм G, мм К, мм Размер фильтра, мм
с боковым подводом
450 x 450 0.083 159 320 x 320 280 x 280 328 225 126 305 x 305 x 78
595 x 595 0.192 199 475 x 475 430 x 430 368 245 457 x 457 x 78
750 x 750 0.346 249 625 x 625 585 x 585 418 270 610 x 610 x 78
750 x 450 0.192 199 625 x 320 585 x 280 368 245 610 x 305 x 78
с торцевым подводом
450 x 450 0.083 159 320 x 320 280 x 280 186 - 126 305 x 305 x 78
595 x 595 0.192 199 475 x 475 430 x 430 186 - 457 x 457 x 78
750 x 750 0.346 249 625 x 625 585 x 585 196 - 610 x 610 x 78
750 x 450 0.192 199 625 x 320 585 x 280 196 - 610 x 305 x 78




Характеристики воздухораздающих блоков ВБ-Д, ВБП-М, ВБС-М с толщиной фильтра 150 мм.


Размер
А x В, мм		 F0, м2 Dпатр., мм а x b, мм а1 x b1, мм С, мм G, мм К, мм Размер фильтра, мм
с боковым подводом
450 x 450 0.083 159 320 x 320 280 x 280 400 297 198 305 x 305 x 150
595 x 595 0.192 199 475 x 475 430 x 430 440 317 457 x 457 x 150
750 x 750 0.346 249 625 x 625 585 x 585 490 342 610 x 610 x 150
750 x 450 0.192 199 625 x 320 585 x 280 440 317 610 x 305 x 150
с торцевым подводом
450 x 450 0.083 159 320 x 320 280 x 280 258 - 198 305 x 305 x 150
595 x 595 0.192 199 475 x 475 430 x 430 258 - 457 x 457 x 150
750 x 750 0.346 249 625 x 625 585 x 585 268 - 610 x 610 x 150
750 x 450 0.192 199 625 x 320 585 x 280 268 - 610 x 305 x 150



Характеристики воздухораздающих блоков ВБ-Д, ВБП-М, ВБС-Мc с толщиной фильтра 300 мм.


Размер
А x В, мм		 F0, м2 Dпатр., мм а x b, мм а1 x b1, мм С, мм G, мм К, мм Размер фильтра, мм
с боковым подводом
450 x 450 0.083 159 320 x 320 280 x 280 550 447 348 305 x 305 x 300
595 x 595 0.192 199 475 x 475 430 x 430 590 467 457 x 457 x 300
750 x 750 0.346 249 625 x 625 585 x 585 640 492 610 x 610 x 300
750 x 450 0.192 199 625 x 320 585 x 280 590 467 610 x 305 x 300
с торцевым подводом
450 x 450 0.083 159 320 x 320 280 x 280 408 - 348 305 x 305 x 300
595 x 595 0.192 199 475 x 475 430 x 430 408 - 457 x 457 x 300
750 x 750 0.346 249 625 x 625 585 x 585 418 - 610 x 610 x 300
750 x 450 0.192 199 625 x 320 585 x 280 418 - 610 x 305 x 300


Данные для подбора воздухораздающих блоков ВБД, ВБП-М, ВБС-М c фильтром класса Н11


Размер
А x В, мм		 F0, м2 Номинальный расход воздуха L0, м3/ч Тип воздухораздающего блока
ВБД ВБП-М ВБС-М
ΔРп, Па Дальнобойность, м при Vх, м/с ΔРп, Па Дальнобойность, м при Vх, м/с ΔРп, Па Дальнобойность, м при Vх, м/с
0.2 0.5 0.2 0.5 0.2 0.5
С фильтром Н11 толщиной 78 мм.
450 x 450 0.083 130 60 1.3 0.5 60 1.3 0.5 60 3.6 1.5
595 x 595 0.192 300 60 2.1 0.8 60 2 0.8 60 5.5 2.3
750 x 750 0.346 550 60 2.8 1.2 60 2.7 1.1 60 8 3.1
750 x 450 0.192 300 60 2.1 0.8 60 2 0.8 60 5.5 2.3
С фильтром Н11 толщиной 150 мм.
450 x 450 0.083 130 70 1.3 0.5 70 1.3 0.5 70 3.6 1.5
595 x 595 0.192 300 70 2.1 0.8 70 2 0.8 70 5.5 2.3
750 x 750 0.346 550 70 2.8 1.2 70 2.7 1.1 70 8 3.1
750 x 450 0.192 300 70 2.1 0.8 70 2 0.8 70 5.5 2.3
С фильтром Н11 толщиной 300 мм.
450 x 450 0.083 130 165 4.8 1.8 165 5.4 2.3 165 12.6 5.2
595 x 595 0.192 300 165 7 2.8 165 7.3 3 165 18.7 8
750 x 750 0.346 550 165 9.3 3.8 165 9.5 3.8 165 26.4 10.2
750 x 450 0.192 300 165 7 2.8 165 7.3 3 165 18.7 8
.


Данные для подбора воздухораздающих блоков ВБД, ВБП-М, ВБС-М с фильтром класса Н13
Размер
А x В, мм		 F0, м2 Номинальный расход воздуха L0, м3/ч Тип воздухораздающего блока
ВБД ВБП-М ВБС-М
ΔРп, Па Дальнобойность, м при Vх, м/с ΔРп, Па Дальнобойность, м при Vх, м/с ΔРп, Па Дальнобойность, м при Vх, м/с
0.2 0.5 0.2 0.5 0.2 0.5
С фильтром Н13 толщиной 78 мм.
450 x 450 0.083 130 125 1.3 0.5 125 1.3 0.5 125 3.6 1.5
595 x 595 0.192 300 125 2.1 0.8 125 2 0.8 125 5.5 2.3
750 x 750 0.346 550 125 2.8 1.2 125 2.7 1.1 125 8 3.1
750 x 450 0.192 300 125 2.1 0.8 125 2 0.8 125 5.5 2.3
С фильтром Н13 толщиной 150 мм.
450 x 450 0.083 150 135 1.3 0.5 135 1.3 0.5 135 3.6 1.5
595 x 595 0.192 340 135 2.1 0.8 135 2 0.8 135 5.5 2.3
750 x 750 0.346 600 135 2.8 1.2 135 2.7 1.1 135 8 3.1
750 x 450 0.192 340 135 2.1 0.8 135 2 0.8 135 5.5 2.3
С фильтром Н13 толщиной 300 мм.
450 x 450 0.083 500 320 4.8 1.8 320 5.4 2.3 320 12.6 5.2
595 x 595 0.192 1130 320 7 2.8 320 7.3 3 320 18.7 8
750 x 750 0.346 2000 320 9.3 3.8 320 9.5 3.8 320 26.4 10.2
750 x 450 0.192 1130 320 7 2.8 320 7.3 3 320 18.7 8
.


Данные для подбора воздухораздающих блоков ВБД, ВБП-М, ВБС-М с фильтром класса Н14
Размер
А x В, мм		 F0, м2 Номинальный расход воздуха L0, м3/ч Тип воздухораздающего блока
ВБД ВБП-М ВБС-М
ΔРп, Па Дальнобойность, м при Vх, м/с ΔРп, Па Дальнобойность, м при Vх, м/с ΔРп, Па Дальнобойность, м при Vх, м/с
0.2 0.5 0.2 0.5 0.2 0.5
С фильтром Н14 толщиной 78 мм.
450 x 450 0.083 130 145 1.3 0.5 145 1.3 0.5 145 3.6 1.5
595 x 595 0.192 300 145 2.1 0.8 145 2 0.8 145 5.5 2.3
750 x 750 0.346 550 145 2.8 1.2 145 2.7 1.1 145 8 3.1
750 x 450 0.192 300 145 2.1 0.8 145 2 0.8 145 5.5 2.3
С фильтром Н14 толщиной 150 мм.
450 x 450 0.083 150 155 1.3 0.5 155 1.3 0.5 155 3.6 1.5
595 x 595 0.192 340 155 2.1 0.8 155 2 0.8 155 5.5 2.3
750 x 750 0.346 600 155 2.8 1.2 155 2.7 1.1 155 8 3.1
750 x 450 0.192 340 155 2.1 0.8 155 2 0.8 155 5.5 2.3
С фильтром Н14 толщиной 300 мм.
450 x 450 0.083 500 400 4.8 1.8 400 5.4 2.3 400 12.6 5.2
595 x 595 0.192 1130 400 7 2.8 400 7.3 3 400 18.7 8
750 x 750 0.346 2000 400 9.3 3.8 400 9.5 3.8 400 26.4 10.2
750 x 450 0.192 1130 400 7 2.8 400 7.3 3 400 18.7 8
