Решетки для круглых воздуховодов
Решетки для круглых воздуховодов

Решетки для круглых воздуховодов

Артикул: 860
0
в наличии: 1
В корзину

Купить в 1 клик

Перфорированные решетки КПУ, КПВ, КПН, КМУ, КДУ, КМР, КДР, КМН, КДН устанавливаются на круглых воздуховодах путем врезки и предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения. Решетки КПУ и КПВ обеспечивают подачу воздуха вертикальными, горизонтальными или наклонными струями.


Решётки КПУ, КПВ, КПН представляют собой раму прямоугольной формы с установленной в ней перфорированной панелью. Коэффициент живого сечения перфорации Кж.с. = 0,6.


  • КПУ – решетки с регулятором потока и выпрямителем потока используется для подачи воздуха при установке нескольких (более 3 штук) решеток и необходимости настройки сети.
  • КПВ – решетки с выпрямителем потока используется для подачи воздуха.
  • КПН – решетки используется для удаления воздуха.


Решетки КМУ, КДУ, КМР, КДР, КМН, КДН для круглых воздуховодов представляют собой стальной корпус с установленными в нем индивидуально регулируемыми алюминиевыми жалюзи для изменения направления и (или) характеристик приточной струи. Жалюзи устанавливаются в пластиковые втулки, которые позволяют их поворачивать. У однорядных решеток жалюзи расположены перпендикулярно оси воздуховода, у двухрядных наружный ряд – параллельно, внутренний – перпендикулярно. Наличие двух рядов жалюзи позволяет регулировать направление и дальнобойность приточной струи решетки в зависимости от требуемых параметров воздуха в рабочей зоне помещений и осуществлять посезонное регулирование системы воздухораспределения при переходе с режима охлаждения на воздушное отопление, что расширяет область применения изделия

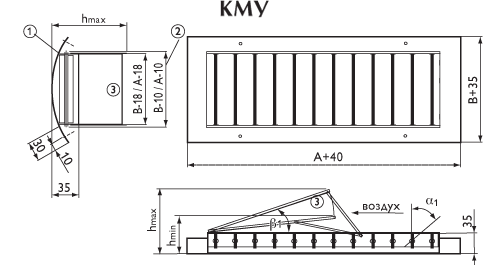

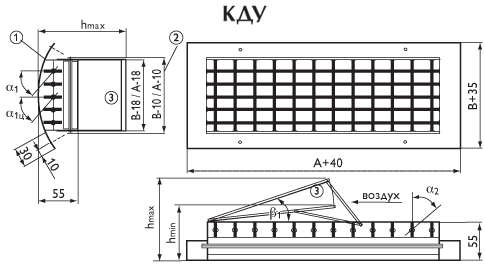

  • КМУ, КДУ – решетки с регулятором потока, используется для подачи воздуха при установке нескольких решеток на круглом воздуховоде и необходимости настройки сети.

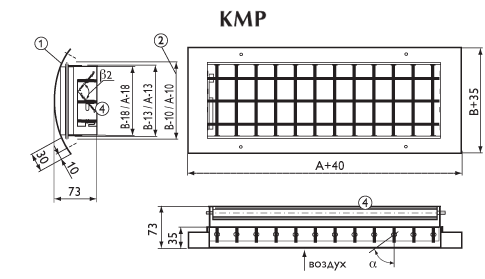

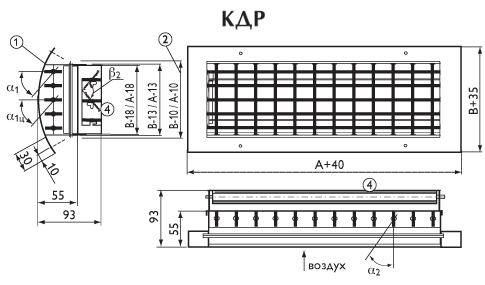

  • КМР, КДР – решетки с регулятором расхода воздуха, используется для удаления воздуха при установке нескольких решеток на круглом воздуховоде и необходимости настройки сети.

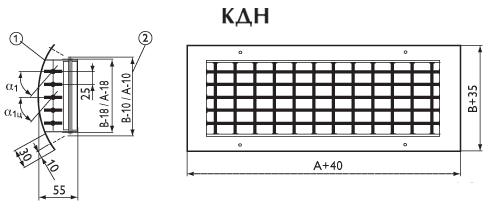

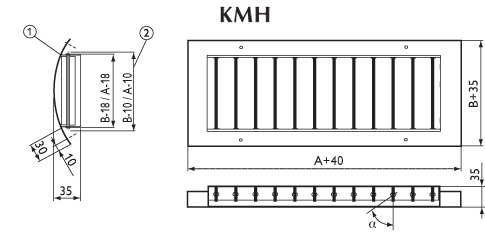

  • КМН, КДН – решетки без регулятора, используется для подачи и удаления воздуха при одиночной установке на круглом воздуховоде.



Решетки изготавливаются из стали и окрашиваются методом порошкового напыления в серый цвет (RAL 7047). При изготовлении на заказ возможна окраска решеток в любой цвет по каталогу RAL или текстурирование.

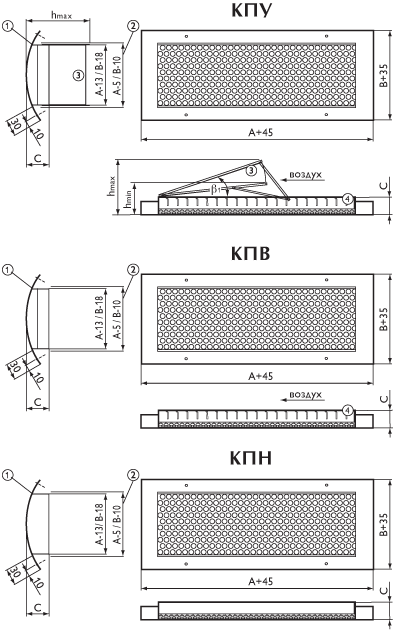

Решётка КПУ







1 - Решетка; 2 - Размер проема в воздуховоде; 3 - Регулятор потока; 4 - Выпрямитель потока.


Соответствие размеров решеток диаметрам воздуховодов и диапазон настройки регулятора потока решеток КПУ


Высота решётки,
В, мм		 Длина решётки,
А, мм		 Глубина решетки,
С, мм		 Диаметр
воздуховода
ØD, мм		 Высота регулятора потока h, мм
min b1=10° max b1=30°
100 200–300 40 160–200 69–73 106–118
150 200–500 46 250–315 69–91 106–168
200 200–600 50 315–355–400–500 69–100 106–181
250 300–600 50 400–500–630 73–100 118–193


Соответствие размеров решеток диаметрам воздуховодов и диапазон настройки регулятора потока решеток КМУ, КДУ


Ширина
решетки В, мм		 Длина
решетки А, мм		 Диаметр воздуховода
ØD, мм		 Высота регулятора потока h, мм
КМУ КДУ
min β1=10° max β1=30° min β1=10° max β1=30°
100 200–300 160–200 60–65 100–110 80–85 120–130
150 200–500 250–315 60–85 100–160 80–105 120–180
200 200–600 315–355–400–500 60–95 100–190 80–115 120–210
250 300–600 400–500–630 65–95 110–190 85–115 130–210


Данные для подбора решеток КПУ при подаче воздуха


Размер
АхВ, мм		 F0,м2 LwA=25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А)
L0,
м3/ч		 ?Pполн
Па		 Дальнобой-
ность, м при
Vx, м/с		 L0,
м3/ч		 ?Pполн
Па		 Дальнобой-
ность, м при
Vx, м/с		 L0,
м3/ч		 ?Pполн
Па		 Дальнобой-
ность, м при
Vx, м/с
0,2 0,5 0,75 0,2 0,5 0,75 0,2 0,5 0,75
200 х 100 0,014 90 10 4,3 1,7 1,2 155 30 7,5 3,0 2,0 250 77 12 4,8 3,2
300 х 100 0,022 130 8 5,0 2,0 1,3 215 23 8,3 3,3 2,2 355 63 14 5,5 3,6
200 х 150 0,023 130 8 4,9 2,0 1,3 215 21 8,1 3,2 2,2 355 57 13 5,3 3,6
300 х 150 0,036 185 6 5,6 2,2 1,5 305 17 9,2 3,7 2,4 500 46 15 6,0 4,0
400 х 150 0,050 260 7 6,6 2,6 1,8 430 18 11,0 4,4 2,9 700 47 18 7,1 4,8
500 х 150 0,063 285 5 6,5 2,6 1,7 475 14 11,0 4,3 2,9 765 35 17 6,9 4,6
200 х 200 0,032 165 6 5,3 2,1 1,4 275 18 8,8 3,5 2,3 450 48 14 5,7 3,8
300 х 200 0,050 235 5 6,0 2,4 1,6 390 15 10,0 4,0 2,6 635 39 16 6,5 4,3
400 х 200 0,069 305 5 6,6 2,6 1,8 500 13 11,0 4,3 2,9 810 33 18 7,0 4,7
500 х 200 0,087 365 4 7,0 2,8 1,9 605 12 12,0 4,0 3,1 980 31 19 7,6 5,0
600 х 200 0,105 430 4 7,6 3,0 2,0 705 11 12,0 5,0 3,3 1140 28 20 8,0 5,3
300 х 250 0,065 285 5 6,4 2,5 1,7 475 13 11,0 4,2 2,8 765 33 17 6,8 4,6
400 х 250 0,088 400 5 7,7 3,1 2,0 670 14 13,0 5,1 3,4 1080 36 21 8,3 5,5
500 х 250 0,111 445 4 7,6 3,0 2,0 730 10 12,0 5,0 3,3 1180 27 20 8,1 5,4
600 х 250 0,134 520 4 8,1 3,2 2,2 850 10 13,0 5,3 3,5 1400 26 22 8,7 5,8



Данные для подбора решеток КПВ при подаче воздуха


азмер
АхВ, мм		 F0,м2 LwA<25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А)
L0,
м3/ч		 ?Pполн
Па		 Дальнобой-
ность, м при
Vx, м/с		 L0, м3/ч ?PполнПа Дальнобой-ность, м при Vx, м/с L0, м3/ч ?PполнПа Дальнобой-ность, м при Vx, м/с
0,2 0,5 0,75 0,2 0,5 0,75 0,2 0,5 0,75
200 х 100 0,014 95 9 4,3 1,7 1,2 155 24 7,1 2,8 1,9 245 61 11 4,5 3,0
300 х 100 0,022 135 7 4,9 2,0 1,3 220 20 8,0 3,2 2,1 350 50 13 5,1 3,4
200 х 150 0,023 135 7 4,8 1,9 1,3 220 18 7,9 3,1 2,1 350 46 13 5,0 3,3
300 х 150 0,036 195 6 5,6 2,2 1,5 315 15 9,0 3,6 2,4 500 38 14 5,7 3,8
400 х 150 0,050 250 5 6,1 2,4 1,6 405 13 10,0 3,9 2,6 650 34 16 6,3 4,2
500 х 150 0,063 305 5 6,6 2,6 1,8 500 13 11,0 4,3 2,9 800 32 17 6,9 4,6
200 х 200 0,032 175 6 5,3 2,1 1,4 285 16 8,6 3,5 2,3 460 41 14 5,6 3,7
300 х 200 0,05 250 5 6,1 2,4 1,6 405 13 10,0 3,9 2,6 650 34 16 6,3 4,2
400 х 200 0,069 325 4 6,7 2,7 1,8 530 12 11,0 4,4 2,9 850 30 18 7,0 4,7
500 х 200 0,087 400 4 7,3 2,9 2,0 640 11 12,0 4,7 3,1 1030 28 19 7,6 5,0
600 х 200 0,105 465 4 7,8 3,1 2,1 760 10 13,0 5,1 3,4 1210 26 20 8,1 5,4
300 х 250 0,065 305 4 6,5 2,6 1,7 500 12 11,0 4,2 2,8 800 30 17 6,8 4,5
400 х 250 0,088 400 4 7,3 2,9 1,9 640 11 12,0 4,7 3,1 1030 27 19 7,5 5,0
500 х 250 0,111 480 4 7,8 3,1 2,1 790 10 13,0 5,1 3,4 1260 26 20 8,2 5,5
600 х 250 0,134 570 4 8,4 3,4 2,2 920 9 14,0 5,4 3,6 1480 24 22 8,8 5,8



Данные для подбора решеток КПН при удалении воздуха


Размер АхВ, мм F0, м2 LA=25дБ(А) LA=35дБ(А) LA=45дБ(А)
L0, м3/ч ?Pполн, Па L0, м3/ч ?Pполн, Па L0, м3/ч ?Pполн, Па
200 х 100 0,014 200 37 320 94 500 230
300 х 100 0,022 285 30 460 79 720 193
200 х 150 0,023 285 28 460 72 720 177
300 х 150 0,036 400 22 660 61 1030 148
400 х 150 0,05 530 20 860 53 1330 128
500 х 150 0,063 650 19 1040 49 1620 119
200 х 200 0,032 365 23 600 63 930 153
300 х 200 0,050 530 20 860 53 1330 128
400 х 200 0,069 680 18 1100 46 1720 112
500 х 200 0,087 830 16 1340 43 2090 104
600 х 200 0,105 980 16 1580 41 2460 99
300 х 250 0,065 650 18 1040 46 1620 112
400 х 250 0,088 830 16 1340 42 2090 102
500 х 250 0,111 1010 15 1630 39 2550 95
600 х 250 0,134 1190 14 1920 37 3000 90
