Осевые вентиляторы ОСА 610

Артикул: 879

0.00 руб.
под заказ

Предполагаемый срок поставки: 4 января

Заказать

Назначение

Системы общеобменной приточно-вытяжной вентиляции и воздушного отопления.

Системы противодымной вентиляции.

Санитарно-технические и производственные установки.

Вентиляторы изготавливают одиннадцати типоразмеров: 4; 4,5; 5; 5,6; 6,3; 7,1; 8; 9; 10; 11,2; 12,5.

ТУ 4861-158-40149

Выпускают вентиляторы следующих исполнений:


  • общепромышленные (Н);


Конструкция

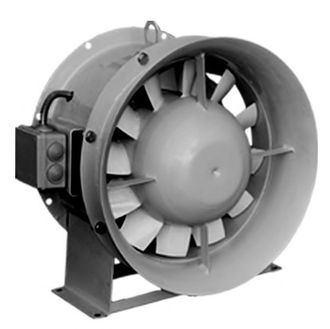

Вентилятор состоит из корпуса, сварного рабочего колеса, закрепленного непосредственно на валу фланцевого асинхронного электродвигателя и спрямляющего аппарата. Корпус выполнен из двух разъемных обечаек. В одной установлен неподвижный спрямляющий аппарат, в другой закреплен кок. Изготавливают две модификации вентиляторов: с фланцем на входе (модификация «А») и с коллектором на входе (модификация «Б»).

При отсутствии сети на входе необходимо использовать вентиляторы модификации «Б».

Лопатки колеса могут устанавливаться с углами: -5, 0, +5, +10 и +15 градусов. Чтобы обеспечить хорошее прилегание лопаток к втулке и минимальные радиальные зазоры с корпусом, для каждого угла установки лопаток вырезается лазером индивидуальная развертка лопаток. Спрямляющий аппарат раскручивает выходящий из колеса поток и частично увеличивает создаваемое вентилятором давление. Спроектированные согласованными лопаточные системы колеса и спрямляющего аппарата и большая точность их изготовления определяют высокие аэродинамические качества этого вентилятора с КПД до 80%. Вентилятор выполнен левого вращения: колесо вращается против часовой стрелки, если смотреть со стороны всасывания. Изготовлен вентилятор из углеродистой стали. Все элементы вентилятора имеют защитно-декоративное лакокрасочное покрытие. Вентилятор имеет два типа крепления: фланцевое (01) и на стойке (02). Предлагается дополнительная комплектация вентиляторов - см. раздел каталога «Дополнительная комплектация».


Эксплуатация

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Они предназначены для эксплуатации в условиях умеренного (У), умеренного и холодного (УХЛ) и тропического (Т) климата 2-ой категории размещения по ГОСТ 15150-69.

Условия эксплуатации:


  • температура окружающей среды
    - от минус 45 до +40°С для умеренного, умеренного и холодного климата,
    - от минус 10 до +50°С для тропического климата;
  • среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с;
  • перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100мг/м3 .
