Каталог оборудования / Промышленная вентиляция / Вентиляционное оборудование АРКТОС
Настенные решетки
Настенные решетки
Настенные решетки

Настенные решетки

Артикул: 855
0
под заказ

Предполагаемый срок поставки: 23 ноября

Заказать

Вентиляционные решетки АМН, АДН, АМР-М, АДР-М предназначены для подачи и удаления воздуха в помещения.
Однорядные вентиляционные решетки АМН и двухрядные АДН изготовлены из алюминия и снабжены индивидуально регулируемыми жалюзи для изменения направления и (или) характеристик приточной струи.

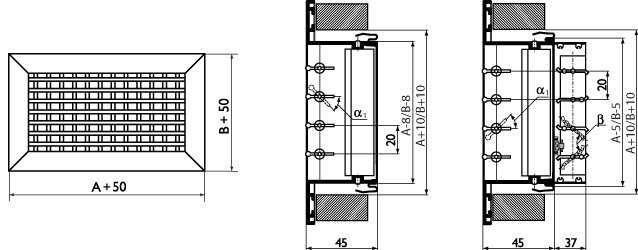

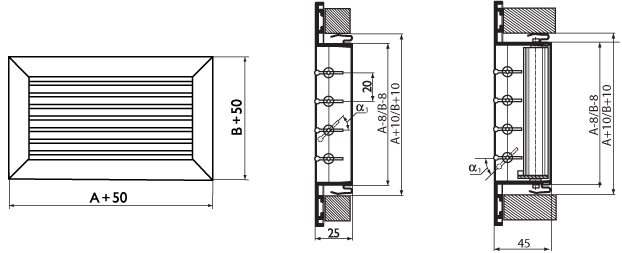

Для АМН, АМР-М угол наклона жалюзи - a1. Для АДН, АДР-М угол наклона внутреннего ряда жалюзи - a2, угол наклона наружного ряда жалюзи - a1. Жалюзи устанавливаются в пластиковые втулки, которые облегчают их поворот при регулировании.


Решетки АМР-М и АДР-М оснащены интегрированными в корпус решетки регуляторами расхода воздуха. Регулирование расхода воздуха осуществляется с помощью флажкового механизма поворота жалюзи регулятора вручную без использования инструмента. С целью удобства установки решетки могут дополнительно комплектоваться монтажной рамой.


Настенный монтаж вентиляционных решёток производится с помощью пружинных фиксаторов.

Решетки окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении продукции на заказ возможна окраска в любой цвет по каталогу RAL илитекстурирование.
Минимальный размер решетки 100 x 100 мм, максимальный 1200 мм по одной из сторон, шаг 50 мм, также возможно изготовление под заказ решеток с нестандартным шагом.
При размере А (В) > 500 мм устанавливается перемычка для обеспечения прочности конструкции.




Данные для подбора решеток АМН, АМР-М, АДН, АДР-М
при подаче воздуха в помещение (a1=a2 = 0°)
Размеры* А х В, мм Fo, м2 LWA < 20дБ (А), Рп < 1 Па LWA=25дБ (А) LWA=35дБ (А) LWA ≤ 45дБ (А)
Lo, м3/ч дально-бойность, м при Vx, м/с Lo, м3/ч дально-бойность, м при Vx, м/с Lo, м3/ч ?Рп, Па дально-бойность, м при Vx, м/с Lo, м3/ч ?Рп, Па дально-бойность, м при Vx, м/с Lo, м3/ч ?Рп, Па дально-бойность, м при Vx, м/с
0.2 0.5 0.2 0.5 0.2 0.5 0.2 0.5 0.75 0.5 0.75
200*100 0.018 30 1.9 0.7 60 3.6 1.5 180 6 11 4.4 280 14 17 6.8 4.5 350 22 8.5 5.6
300*100 0.027 50 2.5 1.0 80 4.0 1.6 240 5 12 4.9 360 12 18 7.3 4.9 500 22 10.0 6.8
400*100 0.036 65 2.8 1.1 100 4.4 1.8 300 5 13 5.3 400 8 18 7 4.7 580 17 10.0 6.8
500*100 0.045 80 3.1 1.2 120 4.9 1.9 370 5 15 5.9 520 10 21 8.4 5.6 700 17 11.0 7.5
600*100 0.054 100 3.6 1.4 150 5.3 2.1 420 4 15 6.0 600 8 21 8.5 5.7 780 13 11.0 7.4
150*150 0.020 35 2.1 0.8 60 3.6 1.5 180 6 11 4.4 280 14 17 6.8 4.5 350 22 8.5 5.6
300*150 0.041 75 3.1 1.2 120 4.9 1.9 370 5 15 5.9 520 10 21 8.4 5.6 700 17 11.0 7.5
400*150 0.055 100 3.6 1.4 150 5.3 2.1 420 4 15 6.0 600 8 21 8.5 5.7 780 13 11.0 7.4
500*150 0.070 130 4.1 1.7 180 5.6 2.2 530 4 16 6.6 800 8 25 10 6.6 970 12 12.0 8.0
600*150 0.084 150 4.3 1.7 200 5.7 2.3 600 3 17 6.9 900 7 26 10 6.9 1130 12 13.0 8.7
700*150 0.098 170 4.5 1.8 240 6.4 2.6 700 3 19 7.4 1100 8 29 12 7.8 1300 11 14.0 9.2
800*150 0.112 200 5.0 2.0 250 6.2 2.5 740 3 19 7.4 1250 8 31 12 8.3 1500 12 15.0 10.0
200*200 0.036 70 3.1 1.2 100 4.4 1.8 300 5 13 5.3 400 8 18 7 4.7 580 17 10.0 6.8
300*200 0.055 100 3.6 1.4 150 5.3 2.1 420 4 15 6.0 600 8 21 8.5 5.7 780 13 11.0 7.4
400*200 0.074 130 4.0 1.6 180 5.6 2.2 530 4 16 6.6 800 8 25 10 6.6 970 12 12.0 8.0
500*200 0.093 160 4.4 1.8 220 6.0 2.4 650 3 18 7.0 1050 8 29 12 7.7 1250 12 14.0 9.1
600*200 0.112 200 5.0 2.0 250 6.2 2.5 740 3 19 7.4 1250 8 31 12 8.3 1500 12 15.0 10.0
700*200 0.131 230 5.3 2.1 270 6.2 2.5 820 3 19 7.6 1400 7 - 13 8.6 1550 9 14.0 9.5
800*200 0.150 270 5.8 2.3 300 6.5 2.6 900 2 19 7.8 1500 7 - 13 8.6 1650 8 14.0 9.5
1000*200 0.188 340 6.5 2.6 350 6.8 2.7 1100 2 21 8.5 1600 5 - 12 8.2 2000 7 15.0 10.3
300*300 0.084 150 4.3 1.7 200 5.7 2.3 600 3 17 6.9 900 7 26 10 6.9 1130 12 13.0 8.7
400*300 0.113 200 4.9 2.0 250 6.2 2.5 740 3 19 7.4 1250 8 - 12 8.3 1500 12 15.0 10.0
500*300 0.142 250 5.5 2.2 290 6.4 2.6 860 2 19 7.6 1450 7 - 13 8.6 1600 8 14.0 9.4
600*300 0.171 300 6.1 2.4 320 6.5 2.6 1000 2 20 8.0 1550 5 - 13 8.3 1800 7 15.0 9.7
700*300 0.200 350 6.6 2.6 400 7.4 3.0 1200 2 22 8.9 1700 5 - 13 8.4 2100 7 16.0 10.4
800*300 0.229 400 7.0 2.8 500 8.8 3.5 1300 2 23 9.1 1900 4 - 13 8.8 2200 6 15.0 10.2
1000*300 0.287 500 7.7 3.1 600 9.3 3.7 1500 2 23 9.3 2200 4 - 14 9.1 2800 6 17.0 11.6
* Решетки других размеров и цветов поставляются под заказ, характеристики приведены в каталоге "Воздухораспределители компании “Арктос”
При настилании струи на потолок ее дальнобойность увеличивается в 1,4 раза. При установке регулятора расхода в решетках АМР-М, АДР-М данные таблицы корректируются: Значение коэффициента К и LWA для решеток АМР-М, АДР-М при a1=a2=0°
% открытия регулятора расхода 100% b=0° 50% b=30° 30% b=60°
K 1.2 3.7 7.3
?LWA, дБ(А) 2 5 7
Приведенные в таблице данные дальнобойности струи не учитывают принятую схему воздухораздачи и избыточную температуру воздуха в струе. Для определения температуры и скорости воздуха в рабочей зоне необходимо пользоваться указаниями по расчету воздухораспределителей.
Тип решетки АМН АМР-М АДН АДР-М
К Ж.С. = F Ж.С./F0 0.80 0.65 0.63 0.50
Данные для подбора решеток АМН, АМР-М, АДН, АДР-М
при подаче воздуха в помещение (a1=a2 = 45°)
Размеры* А х В, мм Fo, м2 LWA<20дБ (А), Рп < 1 Па LWA=20дБ (А) LWA=25дБ (А) LWA=35дБ (А) LWA=45дБ (А)
Lo, м3/ч дально-бойность, м при Vx, м/с Lo, м3/ч ?Рп, Па дально-бойность, м при Vx, м/с Lo, м3/ч ?Рп, Па дально-бойность, м при Vx, м/с Lo, м3/ч ?Рп, Па дально-бойность, м при Vx, м/с Lo, м3/ч ?Рп, Па дально-бойность, м при Vx, м/с
0.2 0.5 0.2 0.5 0.2 0.5 0.2 0.5 0.75 0.5 0.75
200*100 0.018 30 1.1 0.4 60 3 2.2 0.9 140 15 5.1 2.0 240 45 8.7 3.5 2.3 330 93.0 4.9 3.3
300*100 0.027 50 1.5 0.6 80 3 2.4 1.0 210 17 6.4 2.6 300 35 9.1 3.7 2.4 470 84.0 5.7 3.8
400*100 0.036 65 1.7 0.7 100 2 2.6 1.1 260 15 6.9 2.7 350 27 9.2 3.7 2.5 550 65.0 5.8 3.9
500*100 0.045 80 1.9 0.7 120 2 2.9 1.2 330 17 8.0 3.2 450 31 11.0 4.3 2.9 650 58.0 6.1 4.1
600*100 0.054 100 2.1 0.9 150 2 3.2 1.3 380 13 8.1 3.2 550 28 12.0 4.7 3.1 750 54.0 6.5 4.3
150*150 0.02 35 1.2 0.5 60 3 2.2 0.9 140 15 5.1 2.0 240 45 8.7 3.5 2.3 330 76.0 4.7 3.1
300*150 0.041 75 1.9 0.7 120 2 2.9 1.2 330 17 8.0 3.2 450 31 11.0 4.3 2.9 650 70.0 6.4 4.3
400*150 0.055 100 2.2 0.9 150 2 3.2 1.3 380 13 8.1 3.2 550 28 12.0 4.4 3.1 750 52.0 6.4 3.1
500*150 0.07 130 2.5 1.0 180 2 3.3 1.3 480 13 8.9 3.6 750 31 14.0 5.6 3.7 900 46.0 6.8 4.5
600*150 0.084 150 2.6 1.0 200 2 3.4 1.4 550 12 9.5 3.8 850 29 15.0 5.9 3.9 1050 43.0 7.2 4.8
700*150 0.10 170 2.7 1.1 240 2 3.8 1.5 650 12 10.0 4.1 1020 31 16.0 6.5 4.3 1200 42.0 7.7 5.1
800*150 0.112 200 3.0 1.2 250 1 3.7 1.5 700 11 11.0 4.2 1100 27 16.0 6.6 4.4 1400 43.0 8.4 5.6
200*200 0.036 70 1.8 0.7 100 2 2.6 1.1 260 15 6.9 2.7 350 27 9.2 3.7 2.5 550 65.0 5.8 3.9
300*200 0.055 100 2.2 0.9 150 2 3.2 1.3 380 13 8.1 3.2 550 28 12.0 4.7 3.1 750 52.0 6.4 4.3
400*200 0.074 130 2.4 1.0 180 2 3.3 1.3 480 13 8.9 3.6 750 31 14.0 5.6 3.7 950 46.0 7.0 4.7
500*200 0.093 160 2.6 1.1 220 2 3.6 1.4 630 13 10.0 4.1 970 31 16.0 6.4 4.2 1200 46.0 7.9 5.2
600*200 0.112 200 3.0 1.2 250 1 3.7 1.5 700 11 11.0 4.2 1100 27 16.0 6.6 4.4 1400 43.0 8.4 5.6
700*200 0.131 230 3.2 1.3 270 1 3.7 1.5 750 9 10.0 4.1 1220 25 17.0 6.7 4.5 1450 34.0 8.0 5.3
800*200 0.15 270 3.5 1.4 300 1 3.9 1.6 820 9 11.0 4.2 1340 23 17.0 6.9 4.6 1580 31.0 8.2 5.4
1000*200 0.188 340 3.9 1.6 350 1 4.1 1.6 950 7 11.0 4.4 1450 17 17.0 6.7 4.5 1700 23.0 7.8 5.2
300*300 0.084 150 2.6 1.0 200 2 3.4 1.4 550 12 9.5 3.8 850 29 15.0 5.9 3.9 1050 43.0 7.2 4.8
400*300 0.113 200 3.0 1.2 250 1 3.7 1.5 700 11 11.0 4.2 1100 27 16.0 6.6 4.4 1400 43.0 8.3 5.6
500*300 0.142 250 3.3 1.3 290 1 3.9 1.5 800 9 11.0 4.2 1280 23 17.0 6.8 4.5 1520 32.0 8.1 5.4
600*300 0.171 300 3.6 1.5 320 1 3.9 1.5 900 8 11.0 4.3 1400 19 17.0 6.8 4.5 1650 26.0 8.0 5.3
700*300 0.20 350 3.9 1.6 400 1 4.4 1.8 1000 7 11.0 4.5 1550 17 17.0 6.9 4.6 1900 25.0 8.5 5.7
800*300 0.229 400 4.2 1.7 500 1 5.3 2.1 1100 6 12.0 4.6 1700 16 18.0 7.1 4.7 2100 23.0 8.8 5.9
1000*300 0.287 500 4.6 1.9 600 1 5.6 2.2 1250 5 12.0 4.7 1900 12 18.0 7.1 4.7 2400 19.0 8.9 6.0
* Решетки других размеров и цветов поставляются под заказ, характеристики приведены в каталоге "Воздухораспределители компании “Арктос”
При настилании струи на потолок ее дальнобойность увеличивается в 1,4 раза. При установке регулятора расхода в решетках АМР-М, АДР-М данные таблицы корректируются: Значение коэффициента К и LWA для решеток АМР-М, АДР-М при a1=a2 =45°
% открытия регулятора расхода 100% b=0° 50% b=30° 30% b=60°
K 1.2 1.8 2.5
?LWA, дБ(А) 0 5 7
Приведенные в таблице данные дальнобойности струи не учитывают принятую схему воздухораздачи и избыточную температуру воздуха в струе. Для определения температуры и скорости воздуха в рабочей зоне необходимо пользоваться указаниями по расчету воздухораспределителей.
Данные для подбора решеток АМН, АМР-М, АДН, АДР-М
при удалении воздуха из помещения (a1=a2 = 0°)
Размеры* А х В, мм Fo , м2 LAW = 25дБ (А) LAW = 35дБ (А) LAW = 45дБ (А)
Lo , м3/ч ?Рп, Па Vo , м/с Lo , м3/ч ?Рп, Па Vo , м/с Lo , м3/ч ?Рп, Па Vo , м/с
200*100 0.018 180 6 2.8 280 14 3.9 350 22 5.9
300*100 0.027 240 5 2.7 360 12 3.6 500 22 5.3
400*100 0.036 300 5 2.7 400 8 3.5 580 17 5.4
500*100 0.045 370 5 2.6 520 10 3.6 700 17 4.9
600*100 0.054 420 4 2.3 600 8 3.5 780 13 4.6
150*150 0.020 180 6 2.8 280 14 3.9 350 22 5.6
300*150 0.041 370 5 2.6 520 10 3.7 700 17 5.8
400*150 0.055 420 4 2.5 600 8 3.8 780 13 5.1
500*150 0.070 530 4 2.4 800 8 3.6 970 12 5.6
600*150 0.084 600 3 2.3 900 7 3.3 1130 12 5.0
700*150 0.098 700 3 2.3 1100 8 3.4 1300 11 5.1
800*150 0.112 740 3 2.5 1250 8 3.7 1500 12 4.7
200*200 0.036 300 5 2.7 400 8 3.5 580 17 5.4
300*200 0.055 420 4 2.5 600 8 3.8 780 13 5.1
400*200 0.074 530 4 2.4 800 8 3.4 970 12 5.3
500*200 0.093 650 3 2.4 1050 8 3.6 1250 12 5.1
600*200 0.112 740 3 2.4 1250 8 3.7 1500 12 5.0
700*200 0.131 820 3 2.2 1400 7 3.4 1550 9 4.7
800*200 0.150 900 2 2.3 1500 7 3.3 1650 8 4.8
1000*200 0.188 1100 2 2.2 1600 5 3.0 2000 7 4.4
300*300 0.084 600 3 2.1 900 7 3.3 1130 12 5.0
400*300 0.113 740 3 2.5 1250 8 3.4 1500 12 4.6
500*300 0.142 860 2 2.4 1450 7 3.5 1600 8 4.9
600*300 0.171 1000 2 2.3 1550 5 3.2 1800 7 4.5
700*300 0.200 1200 2 2.2 1700 6 3.1 2100 7 4.7
800*300 0.229 1300 2 2.2 1900 4 3.0 2200 6 4.6
1000*300 0.287 1500 2 1.9 2200 4 3.1 2800 6 3.9
* Решетки других размеров и цветов поставляются под заказ, характеристики приведены в каталоге "Воздухораспределители компании “Арктос”
При установке регулятора расхода в решетках АМР данные таблицы корректируются: Значение коэффициента К и LWA для решеток АМР-М, АДР при a1=a2=0°
% открытия регулятора расхода 100% b=0° 50% b=30° 30% b=60°
K 1.2 3.7 7.3
?LWA, дБ(А) 2 5 7
