Клапаны для дымоудаления

Клапаны для дымоудаления

Артикул: 849

0.00 руб.
под заказ

Предполагаемый срок поставки: 23 ноября

Заказать

Клапан ДКС-1 предназначен для открытия проемов в шахтах (каналах) систем вытяжной противодымной вентиляции зданий и сооружений различного назначения. Применение клапана осуществляется в соответствии с требованиями СНиП 2.04.05-91*. Предел огнестойкости клапана - 1,5 часа (Е90).
Клапан сохраняет работоспособность вне зависимости от пространственной ориентации плоскости его установки. Устанавливается в проемах ограждающих конструкций, перекрытий или подвесных потолках, а также на ответвлениях воздуховодов дымовых или воздухоприточных каналов.

Вид климатического исполнения и категория размещения - УХЛ4 по ГОСТ 15150-69. Клапаны с электромагнитным и электромеханическим приводами могут устанавливаться внутри помещения с температурой среды от - 30°С до + 50°С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке.
Для клапанов с площадью проходного сечения более 0,48 м2 используется модульная конструкция заслонки.
Площадь проходного сечения клапанов ДКС-1 рассчитывается по формуле:


где А, В - установочные размеры клапана, мм.
Окружающая среда должна быть взрывобезопасной, не содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию. Клапан не подлежит установке в помещениях категорий А и Б (по НПБ 105-95) по взрывопожароопасности.
Величина сопротивления клапанов дымогазопроницанию при температуре среды 20°С в закрытом положении определяется по формуле:


Рекомендуемое значение скорости газа через проходное сечение клапана - не более 20 м•с-1 .


Технические харектеристики

Тип привода
Способ управления
Электромагнитный Электромеханический
Polar Bear
Способ открытия заслонки - автоматический по сигналам пожарной автоматики;
- дистанционный с пульта управления или от кнопки в месте установки клапана;
- вручную от рычага на приводе клапана
- автоматический по сигналам пожарной автоматики;
- дистанционный с пульта управления;
- от тумблера в месте установки клапана
Способ закрытия заслонки - вручную - дистанционный с пульта управления
Механизм
- открытия заслонки
- закрытия заслонки

- возвратная пружина
-
- механизм с возвратной пружиной;
- электродвигатель
Принцип срабатывания привода - подача напряжения на электромагнит - отключение питающего напряжения
Количество срабатываний - многократное при ручном взведении - многократное при дистанционном взведении
Время поворота заслонки, не более, с:
- в закрытое положение
- в открытое положение

-
2


120
10
Потребляемая мощность, Вт:
- закрывание заслонки
- в закрытом положении

42
42

8
4,5
Степень защиты IP54 IP54
Цепи контроля Двухпозиционные выключатели Двухпозиционныевыключатели SPDT
Напряжение и токи цепей контроля До 220 В,до 2А, 50Гц До 230 В, 3(1,5) А, 50Гц

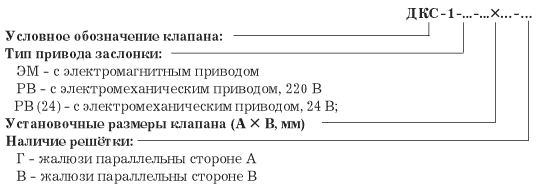

Обозначение клапана




Пример заказа:
ДКС-1-ЭМ-700х500;
– Клапан дымовой ДКС-1, с электромагнитным приводом, с установочными размерами 700х500 мм, без решётки.

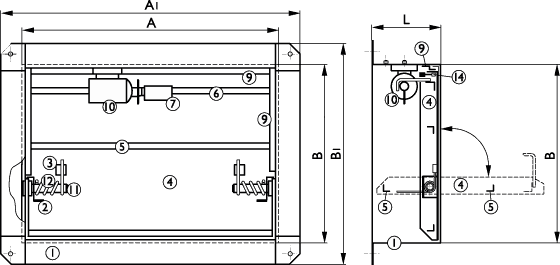

Схема клапана ДКС-1 с электромагнитным приводом


1 - корпус клапана;
2 - упор заслонки с резиновым амортизатором;
3 - фиксатор возвратной пружины;
4 - заслонка;
5 - ребро жёсткости;
6 - опорное ребро регулируемой скобы;

7 - скоба;
9 - опорный контур;
10 - электромагнит;
11 - ось заслонки;
12 - возвратная пружина;
14 - микропереключатель.

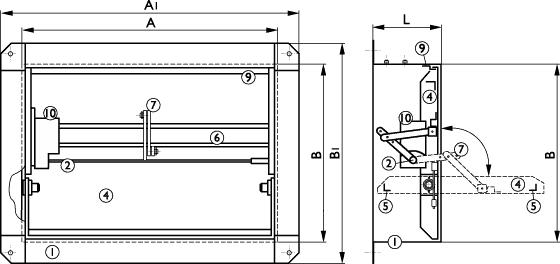

Схема клапана ДКС-1 с электромеханическим приводом POLAR BEAR


1 - корпус клапана;
2 - ось;
4 - заслонка;
5 - ребро жёсткости;

6 - опорная планка;
7 - тягa;
9 - уплотнительный контур;
10 - электромеханичекий привод.


Габаритные размеры, мм

Тип клапана А1 В1 L
ДКС-1 (АхВ) А+90 В+90 165

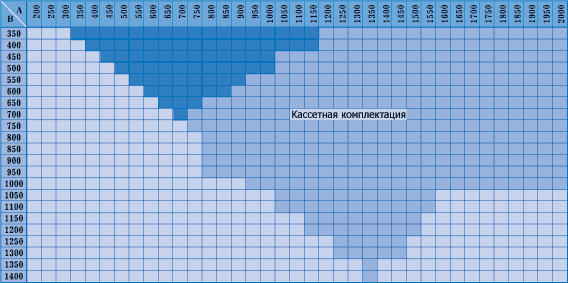

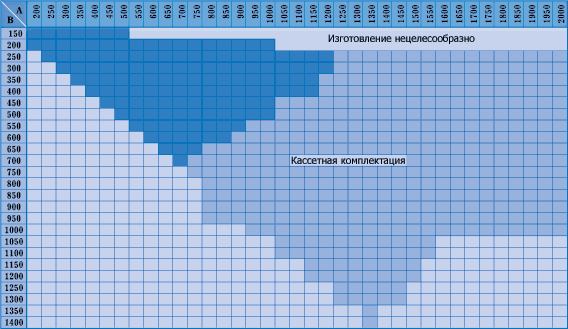

Таблица типоразмеров клапана дымоудаления ДКС-1 с электромагнитным приводом




Таблица типоразмеров клапана дымоудаления ДКС-1 с электромеханическим приводом POLAR BEAR




Схема установки клапана

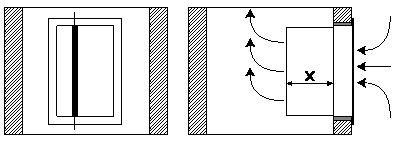

Вертикальное положение наибольшей стороны клапана
(створка клапан открыта)
Горизонтальная установка клапана
на ответвлении воздуховода.

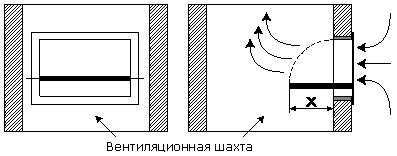

Горизонтальное положение наибольшей стороны клапана
(створка клапан открыта)
Вертикальная установка клапана
на ответвлении воздуховода.


При установке клапана с электромагнитным приводом электромагнит должен находиться сверху!

Размер монтажного проёма: А (В) + 10(20) мм
Вылет заслонки клапана за его габариты: Х=В-165 мм

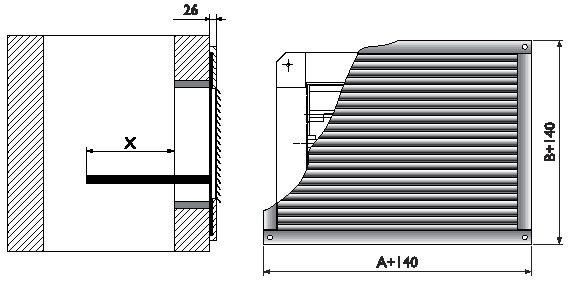

Схема установки клапана ДКС-1 с решеткой

Конструктивные особенности решётки практически не снижают площадь проходного сечения клапана.



Обслуживание

* Техническое обслуживание клапана проводится в соответствии с ГОСТ 12.4.021-75 и должно предусматривать регулярные периодические проверки клапана, осуществляемые не реже одного раза в год или после аварийных ситуаций и включает следующие виды работ:
• визуальная проверка технического состояния клапана;
• проверка функционирования клапана;
• устранение возникших неисправностей.
* Визуальная проверка технического состояния клапана предусматривает внешний осмотр поверхностей клапана и его подвижных частей.
Трещины, раковины и другие дефекты на этих поверхностях не допускаются. Проверяется крепление клапана к воздуховоду.
Очистку внутренней поверхности клапана следует выполнять в соответствии с общим регламентом работ по чистке каналов вентиляционных систем с обеспечением правил безопасности.
Проверку функционирования клапана проводить следующим образом.
* Клапан с электроприводом:
• подавая напряжение на электромагнитный привод или снимая напряжение с электромеханического привода перевести заслонку клапана из исходного положения в рабочее;
• в зависимости от применённого привода вручную или дистанционно перевести и зафиксировать заслонку в исходном положении.
Контроль положения заслонки производится по сигналам на пульте управления или визуально через технологический люк.
Приводной механизм и заслонка клапана должны перемещаться без рывков и заеданий.
* О возникших в гарантийный период неисправностях клапана, приведших к ограничению или невозможности выполнения клапаном своих функций, следует сообщать заводу-изготовителю. Неисправности могут устраняться заводом-изготовителем, его официальными представителями или эксплуатационной службой объекта (при условии согласования действий с заводом-изготовителем).
* В целях сохранения работоспособности клапана в процессе эксплуатации запрещается нанесение на его внутренние поверхности масляных, лаковых и других покрытий.


Схемы подключения

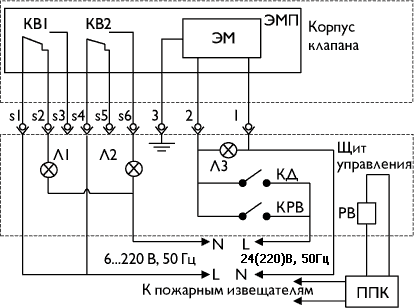

С электромагнитным приводом


ЭМП — электромагнитный привод;
ЭМ — электромагнит;
КB1, КB2 — концевые выключатели;
КД — кнопка дистанционного управления клапаном;

Л1, Л2 — лампы сигнализации положения заслонки клапана;
РВ, КРВ — реле времени, контакт реле времени;
ППК — прибор приёмно-контрольный.

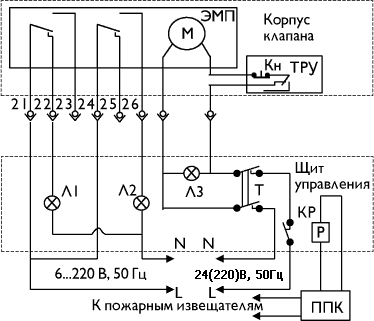

С электромеханическим приводом


ЭМП — электромеханический привод;
М — электродвигатель;
ТРУ — терморазмыкающее устройство;
Кн — контрольная кнопка;
Л1, Л2 — лампы сигнализации положения заслонки клапана;

Т — тумблер выключения/включения электропитания;
Р, КР — реле, контакт реле;
ППК — прибор приёмно-контрольный.
