  • Диффузоры универсальные ДПУ-М
  • Диффузоры конические ДКК
  • Диффузоры ДКП
  • Диффузоры конические ДКФ
  • Диффузоры вихревые 1ДКЗ
  • Диффузоры вихревые 1ДПЗ
  • Диффузоры вихревые ДПУ-В
  • Диффузоры сопловые ДПУ-С
  • Диффузоры веерные ДПУ-K
  • Диффузоры вихревые ДКВ

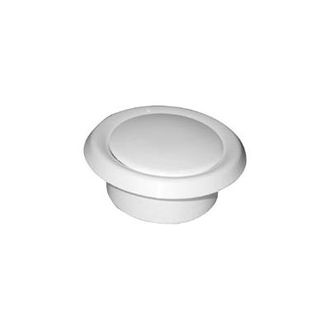

Диффузоры ДПУ-М круглой формы предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в жилых, административных, общественных и производственных помещениях.
ДПУ-М может также использоваться в качестве запорного клапана при отключении системы вентиляции или отдельных ее участков. Диффузор ДПУ-М состоит из корпуса, присоединительного патрубка и подвижного обтекателя.

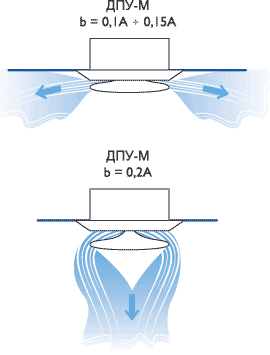

В диффузорах ДПУ-М при перемещении обтекателя с закручивателем соответственно вдоль оси корпуса изменяются вид формируемой приточной струи (от вертикальной смыкающейся конической до горизонтальной веерной) и ее дальнобойность, что позволяет реализовать посезонное регулирование систем вентиляции и кондиционирования воздуха.
Дальнобойность приточной струи зависит от типа конструкции подвижной части и ее положения относительно корпуса диффузора.
Материал – полипропилен белого цвета – выдерживает температуру до +70оС, стоек к большинству агрессивных веществ, при горении не опасен, не выделяет токсичных газов, только деформируется и не воспламеняется.
Монтаж осуществляется с помощью присоединительного патрубка, который крепится на самонарезающих винтах к стенкам воздуховода или к подшивному потолку.


Размеры мм.:


Тип диффузора

A, мм

D, мм

E, мм

Вес не более,кг

ДПУ-М 100

100

150

55

0,20

ДПУ-М 125

125

170

55

0,25

ДПУ-М 160

160

215

60

0,35

ДПУ-М 200

200

258

60

0,45



Конические диффузоры ДКК предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах (нагрев и охлаждение) из верхней зоны помещения.
Конические диффузоры состоят из корпуса с подводящим патрубком, и центральной вставки, выполненной в виде набора конических колец. Конструкция диффузоров ДКК позволяет, путем вращения центральной вставки, вручную или с помощью электропривода, регулировать форму струи от горизонтальной веерной, при подаче охлажденного воздуха, до вертикальной конической, при подаче подогретого воздуха.

Диффузоры выпускаются в трех исполнениях:

  • ДКК – диффузор с ручным регулированием;
  • ДКК...-E1 – диффузор с электроприводом (2-х, 3-х позиционное управление);
  • ДКК...-М2 – диффузор с электроприводом (пропорциональное управление 0...10 В).
Диффузоры ДКК…-E1 и ДКК…-М2 позволяют реализовать систему с автоматическим изменением схемы

воздухораспределения в зависимости от времени года (кондиционирование/вентиляция/воздушное отопление).

Диффузоры встраиваются в подвесные потолки, при этом обеспечивается настилание горизонтальной струи
на потолок. Монтаж к воздуховоду осуществляется с помощью самонарезающих винтов. Герметичность
соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.

Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL
9016). При изготовлении на заказ возможна окраска диффузоров в любой цвет по каталогу RAL



Характеристики диффузоров ДКК


Модель F0, м2 A, мм B, мм C, мм C1, мм ØD, мм E, мм Вес, кг
ДКК 250-6 0,049 595 595 10 20 249 174 5,4
ДКК 315-7 0,078 750 750 15 20 314 174 8,8
ДКК 355-7 0,099 750 750 15 20 354 176 8,7
ДКК 400-7 0,125 750 750 20 20 399 176 8,4
ДКК 250-6-E1 (M2) 0,049 595 595 10 20 249 174 7,5
ДКК 315-7-E1 (M2) 0,078 750 750 15 20 314 174 10,9
ДКК 355-7-E1 (M2) 0,099 750 750 15 20 354 176 10,8
ДКК 400-7-E1 (M2) 0,125 750 750 20 20 399 176 10,7


Характеристики электроприводов


Модель диффузора ДКК…-Е1 ДКК…-М2
Тип привода* AST04 ADM04
Сигнал управления 2-х, 3-х позиционный 0 - 10 В
Напряжение, В/Гц 230/50 24/50
Потребляемая мощность, Вт 4,0 2,5
Степень защиты IP 42 IP 42



Диффузоры ДКП предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах из верхней зоны помещений различного назначения.
Диффузоры ДКП представляют собой корпус с подводящим патрубком, внутри которого расположена центральная вставка, выполненная в виде набора цилиндров с коническим раструбом.
Диффузоры формируют комбинированный приточный поток: симметричную настилающуюся веерную струю через щель между корпусом и внутренним диффузором и вертикальную коническую струю через центральную вставку, что обеспечивает большую равномерность параметров воздуха в обслуживаемой зоне.
Диффузоры устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки, при этом обеспечивается настилание горизонтальной струи на потолок.



Характеристики диффузоров ДКП


Модель ØA, мм ØB, мм C, мм D, мм E, мм Вес, кг
ДКП 250 249 450 120 20 195 2,7
ДКП 315 314 500 167 245 3,9
ДКП 400 399 650 210 305 5,9



Конические диффузоры ДКФ предназначены для подачи (1ДКФ и 2ДКФ) и удаления (2ДКФ) воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах (нагрев и охлаждение) из верхней зоны помещения.
Конические диффузоры состоят из корпуса с подводящим патрубком и неподвижной центральной вставки, выполненной в виде набора конических колец.
Конструкция диффузоров 1ДКФ создает вертикальную коническую струю, у 2ДКФ образуется горизонтальная веерная струя.
Конические диффузоры могут использоваться при открытой прокладке воздуховодов на торцах или отводах круглых воздуховодах и при скрытой прокладке воздуховодов в подшивных потолках. Их рекомендуется применять для подачи и удаления воздуха в общественных и производственных помещениях больших размеров (торговые комплексы, производственные цеха, вокзалы, ангары и т.п.)
Монтаж осуществляется с помощью присоединительного патрубка, крепящегося саморезами к подшивному потолку или воздуховоду. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Диффузоры изготавливаются из стали и имеют защитное порошковое покрытие. Стандартный цвет - белый (RAL 9016). По заказу возможна окраска в любой цвет по каталогу RAL.

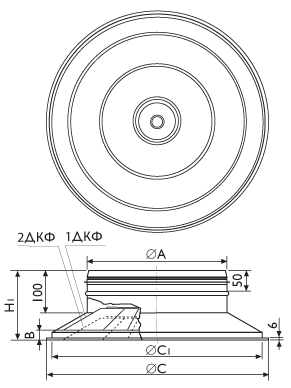

Характеристики диффузоров ДКФ


Модель ØA, мм В, мм В1, мм ØC, мм ØC1, мм H1, мм Вес, кг
1ДКФ 250 249 10 -10 572 525 174 3,10
2ДКФ 250 249 10 0 572 525 174 3,10
1ДКФ 315 314 20 -15 638 597 174 4,05
2ДКФ 315 314 20 0 638 597 174 4,05
1ДКФ 355 354 20 -15 660 619 176 4,38
2ДКФ 355 354 20 0 660 619 176 4,38
1ДКФ 400 399 20 -20 705 663 176 4,70
2ДКФ 400 399 20 0 705 663 176 4,70



Диффузоры 1ДКЗ круглой формы предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах (нагрева и охлаждения) закрученными струями – горизонтальными, наклонными или вертикальными из верхней зоны помещений. Вихревой режим течения приточного воздуха на выходе из закручивателя позволяет повысить коэффициент эжекции окружающего воздуха к приточной струе по сравнению с прямоточными струями и, как следствие, увеличить интенсивность снижения скорости и выравнивания температуры в струе с температурой помещения. Изделие может использоваться также и для удаления воздуха из помещений.
Диффузоры 1ДКЗ применяются в помещениях, где требуется повышенная кратность воздухообмена и избыточная температура приточного воздуха ?t0 ≥ 5ºC (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.).
Диффузоры устанавливаются в верхней зоне помещений на отводах воздуховодов при открытой прокладке, в подшивном пространстве потолка или на стене. Возможна установка диффузоров в свободном пространстве вертикально, горизонтально или с наклоном в сторону обслуживаемой зоны.
Монтаж осуществляется с помощью присоединительного патрубка, который крепится на самонарезающих винтах к воздуховоду или подшивному потолку. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Диффузоры изготавливаются из стали и имеют защитное порошковое покрытие. Стандартный цвет - белый (RAL 9016), по заказу возможна окраска в любой цвет по каталогу RAL.

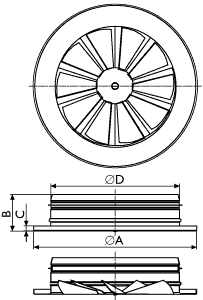

Характеристики диффузоров 1ДКЗ


Тип диффузора ØА, мм В, мм C, мм ØD, мм Вес, кг
1ДКЗ 315 315 90 12 250 1,2
1ДКЗ 450 450 90 12 400 2,1
1ДКЗ 595 595 90 12 500 3,3



Диффузоры 1ДПЗ прямоугольной формы предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах (нагрева и охлаждения) закрученными струями – горизонтальными, наклонными или вертикальными из верхней зоны помещений. Вихревой режим течения приточного воздуха на выходе из закручивателя позволяет повысить коэффициент эжекции окружающего воздуха к приточной струе по сравнению с прямоточными струями и, как следствие, увеличить интенсивность снижения скорости и выравнивания температуры в струе с температурой помещения. Изделие может использоваться также и для удаления воздуха из помещений.
Диффузоры 1ДПЗ применяются в помещениях, где требуется повышенная кратность воздухообмена и избыточная температура приточного воздуха ?t0 ≥ 5ºC (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.).
Диффузоры устанавливаются в верхней зоне помещений на отводах воздуховодов при открытой прокладке, в подшивном пространстве потолка или на стене. Возможна установка диффузоров в свободном пространстве вертикально, горизонтально или с наклоном в сторону обслуживаемой зоны.
Монтаж осуществляется с помощью присоединительного патрубка, который крепится на самонарезающих винтах к воздуховоду или подшивному потолку. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Диффузоры изготавливаются из стали и имеют защитное порошковое покрытие. Стандартный цвет - белый (RAL 9016), по заказу возможна окраска в любой цвет по каталогу RAL.



Характеристики диффузоров 1ДПЗ


Тип диффузора ØА, мм В, мм C, мм ØD, мм Вес, кг
1ДПЗ 300*300 315 90 12 250 1,2
1ДПЗ 450*450 450 90 12 400 2,1
1ДПЗ 595*595 595 90 12 500 3,3

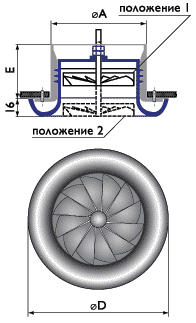

Диффузоры ДПУ-В круглой формы предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в жилых, административных, общественных и производственных помещениях.
В диффузоре ДПУ-В в качестве подвижной части устанавливается цилиндрическое кольцо с размещенным в нем закручивателем.

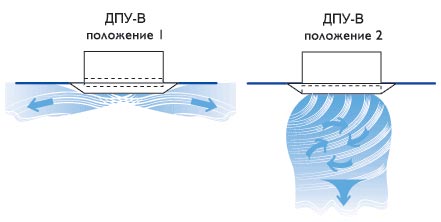

В диффузорах ДПУ-В при перемещении кольца с закручивателем соответственно вдоль оси корпуса изменяются вид формируемой приточной струи (от вертикальной смыкающейся конической до горизонтальной веерной) и ее дальнобойность, что позволяет реализовать посезонное регулирование систем вентиляции и кондиционирования воздуха.
Дальнобойность приточной струи зависит от типа конструкции подвижной части и ее положения относительно корпуса диффузора.
Материал – полипропилен белого цвета – выдерживает температуру до +70оС, стоек к большинству агрессивных веществ, при горении не опасен, не выделяет токсичных газов, только деформируется и не воспламеняется.
Монтаж осуществляется с помощью присоединительного патрубка, который крепится на самонарезающих винтах к подшивному потолку.



Характеристики диффузоров ДПУ-В


Тип диффузора

ØA, мм

ØD, мм

E, мм

Вес не более, кг

ДПУ-B-100

100

150

55

0,20

ДПУ-B-125

125

170

55

0,25

ДПУ-B-160

160

215

60

0,35

ДПУ-B-200

200

258

60

0,45



Диффузоры ДПУ-С круглой формы предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в жилых, административных, общественных и производственных помещениях.
Диффузор ДПУ-С состоит из корпуса, присоединительного патрубка и установленной соосно неподвижной конфузорной вставки и предназначен для подачи приточного воздуха на большие расстояния в режимах вентиляции, кондиционирования и воздушного отопления.
Дальнобойность приточной струи зависит от типа конструкции подвижной части и ее положения относительно корпуса диффузора.
Материал – полипропилен белого цвета – выдерживает температуру до +70оС, стоек к большинству агрессивных веществ, при горении не опасен, не выделяет токсичных газов, только деформируется и не воспламеняется.
Монтаж осуществляется с помощью присоединительного патрубка, который крепится на самонарезающих винтах к стенкам воздуховода или к подшивному потолку.



Характеристики диффузоров ДПУ-С


Тип диффузора

A, мм

D, мм

E, мм

Вес не более,кг

ДПУ-С 125

125

170

55

0,25

ДПУ-С 160

160

215

60

0,35

ДПУ-С 200

200

258

60

0,45

ДПУ-С 250

200

308

60

0,66

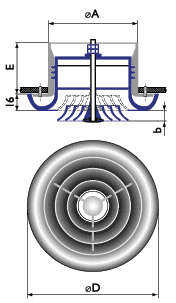

Диффузоры ДПУ-К круглой формы предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в жилых, административных, общественных и производственных помещениях.
В диффузоре ДПУ-К обтекатель заменен на подвижную веерную вставку из нескольких диффузоров, закрепленных неподвижно относительно друг друга.

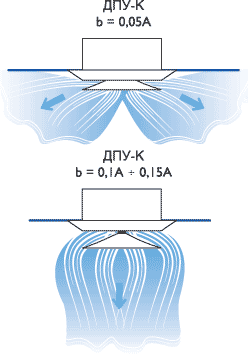

В диффузорах ДПУ-К при перемещении веерной вставки с закручивателем соответственно вдоль оси корпусаизменяются вид формируемой приточной струи (от вертикальной смыкающейся конической до горизонтальной веерной) и ее дальнобойность, что позволяет реализовать посезонное регулирование систем вентиляции и кондиционирования воздуха.
Дальнобойность приточной струи зависит от типа конструкции подвижной части и ее положения относительно корпуса диффузора.
Материал – полипропилен белого цвета – выдерживает температуру до +70оС, стоек к большинству агрессивных веществ, при горении не опасен, не выделяет токсичных газов, только деформируется и не воспламеняется.
Монтаж осуществляется с помощью присоединительного патрубка, который крепится на самонарезающих винтах к стенкам воздуховода или к подшивному потолку.



Характеристики диффузоров ДПУ-К


Тип диффузора

A, мм

D, мм

E, мм

Вес не более,кг

ДПУ-К 100

100

150

55

0,20

ДПУ-К 125

125

170

55

0,25

ДПУ-К 160

160

215

60

0,35

ДПУ-К 200

200

258

60

0,45



Вихревые диффузоры ДКВ с поворотными лопатками предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах (нагрев и охлаждение) из верхней зоны помещения.
Диффузоры ДКВ формируют закрученную струю с высокой эжектирующей способностью, что позволяет обеспечить подачу воздуха с большим температурным перепадом и получить при этом равномерное распределение температуры в обслуживаемой зоне.
Вихревые диффузоры состоят из корпуса с подводящим патрубком, внутри которого расположен блок лопаток с регулируемым углом наклона. Угол наклона лопаток диффузора изменяется с помощью возвратно-поступательного перемещения рычажного механизма, осуществляющего синхронный поворот лопаток вокруг своих осей от α=0° до α=50° относительно направления потока воздуха. Изменением угла наклона лопаток достигается формирование одного из трёх видов воздушных струй: дальнобойной компактной (α=0°), закрученной конической смыкающейся (α=30°) и веерной настилающейся (α=50°).

Диффузоры выпускаются в четырех исполнениях:

  • ДКВ - диффузор с ручным регулированием;
  • ДКВ...-E1 - диффузор с электроприводом (2-х позиционное управление: 30°/50° (заводская настройка) или 0°/50°);
  • ДКВ...-E3 - диффузор с электроприводом (3-х позиционное управление: 0°/30°/50°);
  • ДКВ...-М2 - диффузор с электроприводом (пропорциональное управление 0...10 В).
Диффузоры ДКВ…-E1, ДКВ…-E3 и ДКВ…-М2 позволяют реализовать систему с автоматическим изменением схемы воздухораспределения в зависимости от времени года (кондиционирование/вентиляция/воздушное отопление).
Диффузоры устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки, при этом обеспечивается настилание горизонтальной струи на потолок. Монтаж к воздуховоду осуществляется с помощью самонарезающих винтов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска диффузоров в любой цвет по каталогу RAL.

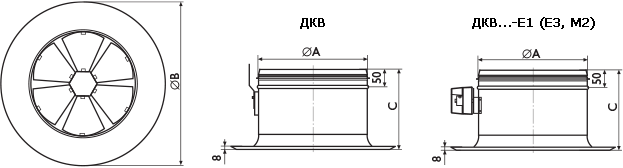

Характеристики диффузоров ДКВ


Модель F0, м2 ØA, мм ØB, мм C, мм Вес, кг
ДКВ 200 0,031 199 361 195 3,2
ДКВ 250 0,049 249 411 209 4,0
ДКВ 315 0,078 314 474 240 5,2
ДКВ 355 0,099 354 516 250 6,0
ДКВ 400 0,126 399 561 265 7,2
ДКВ 500 0,196 499 673 320 9,9
ДКВ 200-E1 (Е3, M2) 0,031
