Вентиляторы для подпора воздуха ВО 25-188

Артикул: 958

0
под заказ

Предполагаемый срок поставки: 8 декабря

Заказать

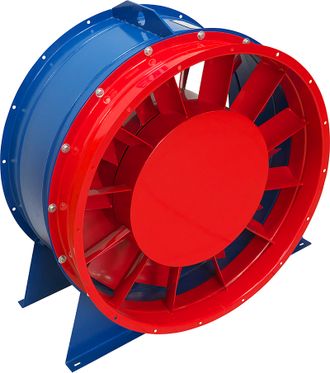

Вентиляторы ВО 25-188 из углеродистой стали предназначены для перемещения воздуха и газопаровоздушных смесей не вызывающих повышенной коррозии углеродистой стали, с температурой до 40°С, не содержащих пыли и других твердых примесей в количестве более 0,01 г/м3, а также липких и волокнистых материалов.

Особенности:

Корпус и лопатки из углеродистой стали
Рабочее колесо имеет 12 лопаток, которые могут быть установлены под углом 30° или 35°
Направляющий аппарат имеет углы установки лопаток 5° и 10°
Конструктивно вентилятор выполнен левого вращения
Температура перемещаемого воздуха до +40ºС

Вентиляторы для систем противодымной вентиляции (подпора воздуха) типа ВО 25-188 устанавливаются в специальных приточных системах для создания избыточного давления в лестничных клетках, тамбурах-шлюзах и шахтах лифтов зданий для предотвращения проникновения дыма в эти помещения и создания возможности проведения работ по борьбе с пожаром по спасению людей и оборудования.

Вентиляторы могут комплектоваться направляющим аппаратом (НА), служащим для создания подкрутки потока перед входом на лопатки колеса, что обеспечивает повышение создаваемого вентилятором давления.

Габаритные и присоединительные размеры (мм)

№ вентилятора	B	B1*	C	D1	D2	d	E	F	H	H1	K	L	M	m	n	P	T
8,0	400	148	472	829	800	9	927	10	915	439	290	20	8,5	16	8	436	28
9,0	558	148	646	938	909	9	1042	10	1026	494	326	23	9	16	8	600	32
10,0	620	148	716	1030	1000	9	1158	10	1141	549	363	26	10	16	8	666	35
11,2	620	166	727	1164	1134	9	1297	10	1292	621	406	29	11	16	8	671	39
12,5	620	185	739	1280	1250	9	1448	10	1442	693	453	32	13	16	8	677	44

* для вентиляторов с направляющим аппаратом

Технические характеристики

№ венти-лятора	Номер модификации и кривой	Угол установки лопаток		Тип двигателя	Установочная мощность, кВт	Частота вращения рабочего колеса, об/мин	Ток, А	Масса не более, кг
№ венти-лятора	Номер модификации и кривой	колеса	НА	Тип двигателя	Установочная мощность, кВт	Частота вращения рабочего колеса, об/мин	Ток, А	Масса не более, кг
8,0	1	35	10	АИР132М4	11,0	1500	23,2	187
2		35	5	AИР132S4	7,5		15,75	179
3		35	-	AИР112M4	5,5		11,7	121
4		30	5	AИР112M4	5,5*		11,7	172
5		30	-	AИР100L4	4,0		8,98	113
9,0	1	35	10	AИР132M4	11,0	1500	23,2	203
	2	35	5	AИР132M4	11,0		23,2	203
	3	35	-	AИР132S4	7,5*		15,75	115
	4	30	5	AИР132S4	7,5		15,75	195
	5	30	-	AИР132S4	7,5		15,75	115
10,0	1	35	10	АИР160М4	18,5	1500	37,7	288
	2	35	5	АИР160S4	15,0		31,1	288
	3	35	-	АИР160S4	15,0		31,1	256
	4	30	5	AИР132M4	11,0		23,2	230
	5	30	-	AИР132M4	11,0		23,2	198
11,2	1	35	10	AИР132M6	7,5*	1000	17,5	256
	2	35	5	AИР132M6	7,5		17,5	256
	3	35	-	AИР132M6	7,5		17,5	216
	4	30	5	AИР132S6	5,5*		13,02	247
	5	30	-	AИР132S6	5,5		13,02	211
12,5	1	35	10	АИР160M6	15,0	1000	32,6	403
	2	35	5	АИР160M6	15,0		32,6	403
	3	35	-	АИР160M6	15,0		32,6	363
	4	30	5	АИР160S6	11,0		24,75	373
	5	30	-	АИР160S6	11,0		24,75	333

Варианты исполнений: 1, 2, 4 — с направляющим аппаратом; 3, 5 — без направляющего аппарата.

Аэродинамические характеристики вентиляторов

Характеристики ВО-25-188_8.png Характеристики ВО-25-188_9.png Характеристики ВО-25-188_10.png

Характеристики ВО-25-188_1,2.png Характеристики ВО-25-188_12,5.png

Акустические характеристики вентиляторов

№ вентилятора	Уровень звуковой мощности, дБ в октавных полосах частот, Гц								Общий, дБа
№ вентилятора	63	125	250	500	1000	2000	4000	8000	Общий, дБа
8,0	92	97	105	105	103	96	90	83	107
9,0	97	102	110	110	108	101	95	88	111
10,0	100	105	113	113	111	104	98	91	114
11,2	94	99	107	107	105	98	92	85	108
12,5	98	103	111	111	109	102	96	89	112

Электрическая схема подключения вентиляторов в сеть 380 В

Пример обозначения (маркировка)
