Приточные щелевые решетки АРС, АЛС предназначены для подачи воздуха в помещения различного назначения системами вентиляции и кондиционирования, в том числе с переменным расходом воздуха. Решетки АРС обеспечивают устойчивость струи приточного воздуха в диапазоне изменения объемных расходов от 100% до 25% в том числе в режиме охлаждения.
Вытяжные решетки АВС предназначены для удаления воздуха из помещений.

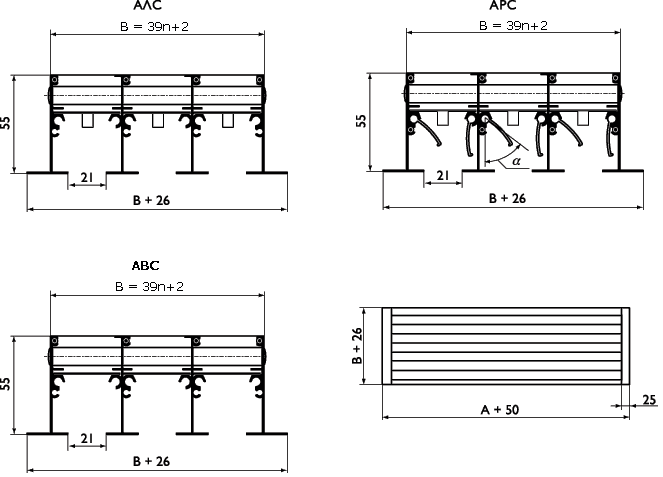

Типоразмеры решеток: А (длина) от 300 мм до 2000 мм; В (высота) от 41 мм (1 щель) до 236 мм (6 щелей), шаг 39 мм. Коэффициент живого сечения решеток АРС, АЛС Кж.с. = 0,25; АВС Кж.с. = 0,60.
Типоразмеры решеток: А (длина) от 300 мм до 2000 мм; В (высота) от 41 мм (1 щель) до 236 мм (6 щелей), шаг 39 мм. Коэффициент живого сечения решеток АРС, АЛС Кж.с. = 0,25; АВС Кж.с. = 0,60.

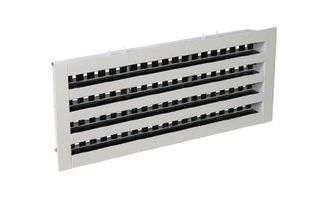

Щелевые решетки представляют собой конструкцию из алюминиевого профиля с числом щелей от 1 до 6. В каждой щели решеток АРС установлены две перфорированные заслонки, выполняющие роль рассекателя потока и регулятора расхода воздуха, а также две направляющие жалюзи, при повороте которых на угол α от 00 до 450 изменяется направление приточного потока от вертикального до горизонтального. При длине решетки более 1 м жалюзи изготавливаются составными. Схема 4 реализуется при установке в один последовательный ряд нескольких решеток или одной АРС при А > 1 м.
Возможна компоновка щелевых решеток без поворотных жалюзи АЛС. В этом случае направление приточного потока не регулируется. Решетки могут поставляться с боковинами и без них. Возможно изготовление сложных Т-образных и угловых решеток. Как правило, приточные решетки АРС, АЛС должны использоваться с камерами статического давления 2КСД. Применение регулятора расхода в 2КСД (2КСР) нецелесообразно, т.к. регулирование расхода осуществляется перфорированными заслонками непосредственно в решетках АРС, АЛС. Вытяжные решетки АВС могут использоваться с регулятором расхода (2КСР), а также для удобства монтажа с 2КСД.
АРС, АЛС, АВС соединяются с камерами статического давления самонарезающими винтами. При монтаже щелевых решеток без КСД они устанавливаются по уровню подшивного потолка и подсоединяются к воздуховодам. Подшивной потолок устанавливается после крепления АРС, АЛС, АВС.
Решетки изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016).
При изготовлении решетки на заказ возможна окраска в любой цвет по каталогу RAL. Поворотные жалюзи окрашены в черный цвет.
Установка в системах приточной вентиляции:
Данные для подбора щелевых решеток АРС, АЛС длиной 1 м* при подаче воздуха в помещение | ||||||||||||||||||
Число щелей | Fo, м2 | LA < 20дБ (А) | LA=25дБ (А) | LA=35дБ (А) | LA ≤ 45дБ (А) | |||||||||||||
Lo, м3/ч | ?Рп, Па | дально-бойность, м при Vx, м/с | Lo, м3/ч | ?Рп, Па | дально-бойность, м при Vx, м/с | Lo, м3/ч | ?Рп, Па | дально-бойность, м при Vx, м/с | Lo, м3/ч | ?Рп, Па | дально-бойность, м при Vx, м/с |
|||||||
0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,75 | ||||||||||
Вертикальная свободная струя (АРС при α = 0°, АЛС) | ||||||||||||||||||
1 | 0,033 | 90 | 7 | 0,6 | 0,2 | 120 | 12 | 0,7 | 0,3 | 160 | 21 | 1,0 | 0,4 | 250 | 50 | 1,5 | 0,6 | 0,4 |
2 | 0,072 | 140 | 4 | 0,8 | 0,3 | 200 | 8 | 1,1 | 0,5 | 300 | 19 | 1,7 | 0,7 | 450 | 42 | 2,6 | 1,0 | 0,7 |
3 | 0,110 | 180 | 3 | 1,0 | 0,4 | 280 | 8 | 1,6 | 0,7 | 420 | 18 | 2,5 | 1,0 | 600 | 37 | 3,5 | 1,4 | 0,9 |
4 | 0,150 | 220 | 3 | 1,3 | 0,5 | 370 | 9 | 2,1 | 0,9 | 540 | 19 | 3,1 | 1,2 | 800 | 41 | 4,6 | 1,8 | 1,2 |
5 | 0,189 | 250 | 3 | 1,4 | 0,6 | 500 | 11 | 2,9 | 1,1 | 650 | 19 | 3,8 | 1,5 | 1000 | 44 | 5,8 | 2,3 | 1,5 |
6 | 0,227 | 270 | 2 | 1,6 | 0,6 | 530 | 9 | 3,1 | 1,2 | 750 | 19 | 4,4 | 1,8 | 1200 | 48 | 7,0 | 2,8 | 1,9 |
Горизонтальная настилающаяся струя (АРС при α = 45°) | ||||||||||||||||||
1 | 0,033 | 60 | 4 | 0,5 | 0,2 | 85 | 7 | 0,7 | 0,3 | 130 | 17 | 1,1 | 0,4 | 180 | 33 | 1,5 | 0,6 | 0,4 |
2 | 0,072 | 120 | 4 | 1,0 | 0,4 | 150 | 6 | 1,2 | 0,5 | 220 | 13 | 1,8 | 0,7 | 320 | 27 | 2,6 | 1,1 | 0,7 |
3 | 0,110 | 150 | 3 | 1,3 | 0,5 | 220 | 7 | 1,9 | 0,7 | 300 | 12 | 2,5 | 1,0 | 460 | 28 | 3,8 | 1,5 | 1,0 |
4 | 0,150 | 180 | 3 | 1,4 | 0,6 | 280 | 6 | 2,2 | 0,9 | 400 | 13 | 3,2 | 1,3 | 570 | 27 | 4,5 | 1,8 | 1,2 |
5 | 0,189 | 220 | 3 | 1,7 | 0,7 | 340 | 7 | 2,7 | 1,1 | 500 | 14 | 4,0 | 1,6 | 700 | 29 | 5,6 | 2,2 | 1,5 |
6 | 0,227 | 250 | 3 | 2,1 | 0,8 | 400 | 7 | 3,3 | 1,3 | 580 | 15 | 4,7 | 1,9 | 820 | 30 | 6,7 | 2,7 | 1,8 |
Для решеток А≠1 м табличные значения L0 корректируются пропорционально их длине. Значения ?Pполн и дальнобойности струи соответствуют табличным при сохранении удельного расхода. | ||||||||||||||||||
Приведенные в таблице данные дальнобойности струи не учитывают принятую схему воздухораздачи и избыточную температуру воздуха в струе. Для определения температуры и скорости воздуха в рабочей зоне необходимо пользоваться указаниями по расчету воздухораспределителей. |
Установка в системах вытяжной вентиляции:
Данные для подбора щелевых решеток АРС, АЛС длиной 1 м* при удалении воздуха из помещения
Число щелей | Fo , м2 | LA = 25дБ (А) | LA = 35дБ (А) | LA = 45дБ (А) | ||||||||
Lo , м3/ч | ?Рп, Па | Vo , м/с | Lo , м3/ч | ?Рп, Па | Vo , м/с | Lo , м3/ч | ?Рп, Па | Vo , м/с | ||||
ABC | ||||||||||||
1 | 0,033 | 150 | 3 | 1,3 | 250 | 10 | 2,1 | 400 | 25 | 3,4 | ||
2 | 0,072 | 250 | 2 | 1,0 | 450 | 8 | 1,7 | 700 | 19 | 2,7 | ||
3 | 0,110 | 350 | 2 | 0,9 | 650 | 8 | 1,6 | 900 | 16 | 2,3 | ||
4 | 0,150 | 500 | 3 | 0,9 | 800 | 8 | 1,5 | 1200 | 17 | 2,2 | ||
5 | 0,189 | 600 | 3 | 0,9 | 1000 | 8 | 1,5 | 1500 | 19 | 2,2 | ||
6 | 0,227 | 700 | 3 | 0,9 | 1200 | 9 | 1,5 | 1700 | 18 | 2,1 |
Для решеток А≠1 м табличные значения L0 корректируются пропорционально их длине. Значения ?Pполн соответствуют табличным при сохранении удельного расхода.
