Противопожарные клапаны

Противопожарные клапаны

Артикул: 848

0.00 руб.
под заказ

Предполагаемый срок поставки: 22 ноября

Заказать

По функциональному назначению клапан может применяться в качестве огнезадерживающего, либо клапана противодымной вентиляции, в т. ч. дымового согласно требованиям СНиП 2.04.05-91*. Изготавливается с нормально открытой (НО) заслонкой - клапан огнезадерживающий и с нормально закрытой (НЗ) заслонкой - клапан противодымной вентиляции, в т.ч. дымовой.


Клапан ОКС-1 предназначен для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам, и каналам систем вентиляции и кондиционирования, а также для защиты проемов и ограждающих конструкций при пожаре в зданиях и сооружениях различного назначения.


Клапан не подлежит установке в помещениях категорий А и В по взрывопожаробезопасности.


Клапан выпускается в двух вариантах конструктивного исполнения корпуса:
• односекционный с пределом огнестойкости 1 час;
- в режиме огнезадерживания - EI 60;
- в режиме дымоудаления -E 60;
• двухсекционный с пределом огнестойкости 2 часа;
- в режиме огнезадерживания - EI 120;
- в режиме дымоудаления -E 120.


Клапаны ОКС-1 с нормально открытой заслонкой выпускаются со следующими типами приводов:
• с электромагнитным приводом в комбинации с тепловым замком на 72°С (или без него);
• с электромеханическим приводом Polar Bear (серии SF) в комбинации с терморазмыкающим устройством на 72°С (или без него);
• с пружинным приводом и тепловым замком на 72°С или 141°С.
Клапаны ОКС-1 с нормально закрытой заслонкой изготавливаются с электромагнитным приводом и электромеханическим приводом Polar Bear (серии SF).

Технические харектеристики

Тип привода
Способ управления
Электромагнитный Электромеханический Polar Bear Пружинный с тепловым замком
Способ открытия заслонки -автоматический по сигналам пожарной автоматики или от теплового замка при Т >72оС;
- дистанционный с пульта управления
- вручную от рычага на приводе клапана
- автоматический по сигналам пожарной автоматики или при срабатвании ТРУ;
- дистанционный с пульта управления;
- от тумблера в месте установки клапана
- автоматический при Т>72оС или TG141оС внутри клапана
Способ закрытия заслонки -вручную - дистанционный с пульта управления - вручную
Механизм
- открытия заслонки
- закрытия заслонки

- возвратная пружина
-
- механизм с возвратной пружиной;
- электродвигатель

- возвратная пружина
-
Принцип срабатывания привода - подача напряжения на электромагнит или разрыв теплового замка - отключение питающего напряжения - разрыв теплового замка
Количество срабатываний - многократное при ручном взведении - многократное при дистанционном взведении - однократное
Время поворота заслонки, не более, с:
- в закрытое положение
- в открытое положение

-
2

10
90-120




2
-
Потребляемая мощность, Вт: 42 8 (при открытии заслонки)
4,5 (при ее удержании в открытом положении)>

-
-
Степень защиты IP54 IP54 -
Цепи контроля Двухпозиционные выключатели Двухпозиционные выключатели SPDT -
Напряжение и токи цепей контроля До 220 В, до 2А, 50Гц До 230 В, 3(1,5) А, 50Гц -

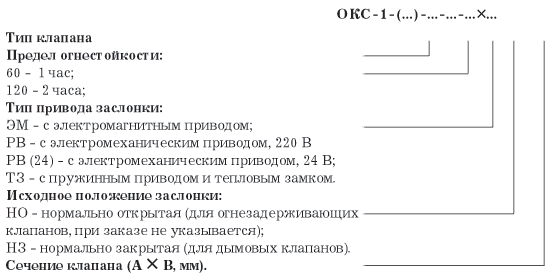

Обозначение клапана



Пример 1:
ОКС(120)-РВ-400x200 - клапан ОКС-1, с пределом огнестойкости 2 часа, с электромеханическим приводом POLAR BEAR на 220 В, с размером внутреннего сечения 400x200.

Пример 2:
ОКС(60)-РВ(24)-НЗ-400x200 - клапан ОКС-1, с пределом огнестойкости 1 час, с электромеханическим приводом POLAR BEAR на 24 В, с нормально закрытой заслонкой, с размером внутреннего сечения 400x200.

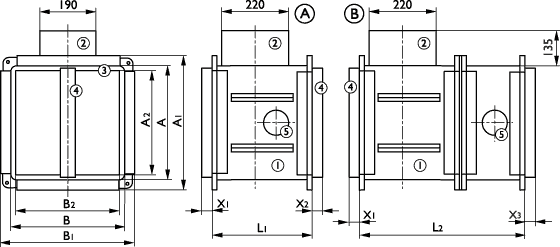

А - односекционный корпус;
B - двухсекционный корпус;
1 - корпус клапана;
2 - привод под крышкой;

3 - опорный контур с уплотнителем;
4 - заслонка;
5 - люк обслуживания.




Габаритные размеры, мм

Обозначение клапана Габаритные размеры, мм
ОКС...(АхВ) А1 В1 А2 В2 L1 L2
ОКС...(А≤500 х В≤500) А+40 В+40 А-15 В-15 350 458
ОКС...(А>500 x В>500) А+60 В+60 А-15 В-15 350 488



Величила вылета заслонки за корпус клапана ОКС-1 (60), мм

В, мм 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
х1, мм - - - 11 36 61 86 111 136 161 186 211 236 261 268 311 336 361
х2, мм - - - - - - 6 31 56 81 106 131 156 181 206 231 256 281



Величила вылета заслонки за корпус клапана ОКС-1 (120), мм

В, мм 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
х1, мм - - - 11 36 61 86 111 136 161 186 211 236 261 268 311 336 361
х2, мм - - - - - - - - - - - 1 26 51 76 101 126 151



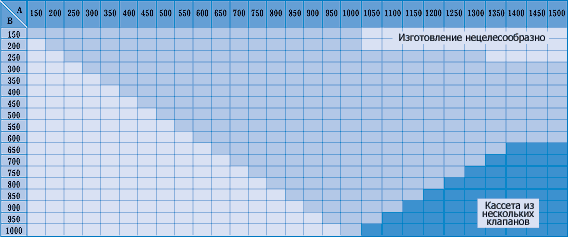

Таблица типоразмерного ряда для ОКС-1 (60) и ОКС-1 (120)



При проектировании и установке клапанов в системах вентиляции следует учитывать удобство доступа к приводу и люкам обслуживания клапана.
Конструкция корпуса клапана позволяет крепить его к воздуховодам и другим элементам системы вентиляции с помощью фланцев или вмуровывать в ограждающие конструкции. В любом случае, необходимо за счёт дополнительной изоляции обеспечить предел огнестойкости конструкции, на которую он установлен, не менее, чем у ограждающей конструкции данной зоны пожарной безопасности.
Вид климатического исполнения клапана - УХЛ и по ГОСТ 15150-69.
Клапаны могут устанавливаться внутри помещений с температурой среды от -30°С до +50°С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке.
Зазор между корпусом клапана и строительными конструкциями заполняется материалом, обеспечивающим предел огнестойкости конструкции.
При установке клапанов за пределами стен (перекрытий) наружняя теплозащита должна наноситься до края крышки, защищающей привод клапана в соответствии с требованиями СНиП 2.04.05 - 91*, и должна обеспечивать предел огнестойкости равный пределу огнестойкости преграды.
Клапаны сохраняют работоспособность вне зависимости от пространственной ориентации плоскости его установки.
Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по пожаровзрывоопасности, местных отсосах пожаровзрывоопасных смесей, а также не подвергаемых периодической очистке по установленному регламенту для предотвращения образования горючих отложений. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.
Величина сопротивления дымогазопроницанию при температуре 20°С в закрытом положении клапана составляет не менее 8000/Fкл (Fкл - площадь проходимого сечения клапана, м2).

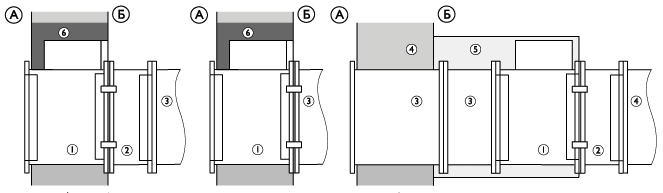

Монтаж противопожарного клапана

А — обслуживаемое помещение;
Б — помещение, смежное с обслуживаемым;
1 — секция №1 клапана;
2 — секция №2 клапана;
3 — воздуховод;
4 — строительная конструкция
с нормируемым пределом огнестойкости;
5 — наружная теплозащита;
6 — цементно-песчаный раствор.


Техническое обслуживание вентиляции и противопожарных клапанов

* Техническое обслуживание клапана проводится в соответствии с ГОСТ 12.4.021-75 и должно предусматривать регулярные периодические проверки клапана, осуществляемые не реже одного раза в год или после аварийных ситуаций и включает следующие виды работ:
• визуальная проверка технического состояния клапана;
• проверка функционирования клапана;
• устранение возникших неисправностей.
* Визуальная проверка технического состояния клапана предусматривает внешний осмотр поверхностей клапана и его подвижных частей.
Трещины, раковины и другие дефекты на этих поверхностях не допускаются. Проверяется крепление клапана к воздуховоду.
Очистку внутренней поверхности клапана следует выполнять в соответствии с общим регламентом работ по чистке каналов вентиляционных систем с обеспечением правил безопасности.
Проверку функционирования клапана проводить следующим образом.
* Клапан с электроприводом:
• подавая напряжение на электромагнитный привод или снимая напряжение с электромеханического привода перевести заслонку клапана из исходного положения в рабочее;
• в зависимости от применённого привода вручную или дистанционно перевести и зафиксировать заслонку в исходном положении.
Контроль положения заслонки производится по сигналам на пульте управления или визуально через технологический люк.
Приводной механизм и заслонка клапана должны перемещаться без рывков и заеданий.
* О возникших в гарантийный период неисправностях клапана, приведших к ограничению или невозможности выполнения клапаном своих функций, следует сообщать заводу-изготовителю. Неисправности могут устраняться заводом-изготовителем, его официальными представителями или эксплуатационной службой объекта (при условии согласования действий с заводом-изготовителем).
* В целях сохранения работоспособности клапана в процессе эксплуатации запрещается нанесение на его внутренние поверхности масляных, лаковых и других покрытий.

Схемы подключения

С электромагнитным приводом


ЭМП — электромагнитный привод;
ЭМ — электромагнит;
КB1, КB2 — концевые выключатели;
КД — кнопка дистанционного управления клапаном;

Л1, Л2 — лампы сигнализации положения заслонки клапана;
РВ, КРВ — реле времени, контакт реле времени;
ППК — прибор приёмно-контрольный.


С электромеханическим приводом


ЭМП — электромеханический привод;
М — электродвигатель;
ТРУ — терморазмыкающее устройство;
Кн — контрольная кнопка;
Л1, Л2 — лампы сигнализации положения заслонки клапана;

Т — тумблер выключения/включения электропитания;
Р, КР — реле, контакт реле;
ППК — прибор приёмно-контрольный.
