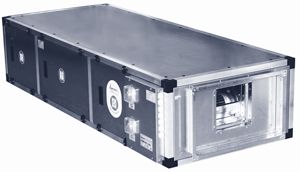

Приточные установки Компакт 5 – это продуманное решение для вентиляции зданий и сооружений различного назначения. Разнообразие типоразмеров установок позволяет подобрать оптимальное решение в каждом конкретном случае.


В компактном тепло-, звукоизолированном корпусе с толщиной изоляции 25 мм размещены: фильтр класса очистки G3, водяной или электрический калорифер и вентилятор с загнутыми вперед лопатками (двигатель с короткозамкнутым ротором в установках Компакт-5 или энергоэффективный электронно-коммутируемый двигатель (EC-двигатель) в установках Компакт-5 ЕС). Для индикации степени загрязнения фильтра предусмотрен датчик давления.

Системы управления и защиты

Для управления работой приточных установок разработаны стандартные модули управления, обеспечивающие следующие функции:
- поддержание заданной температуры приточного воздуха;
- регулирование скорости вращения вентилятора;
- управление работой электрического нагревателя;
- управление приводом регулирующего вентиля (для установок с водяным калорифером);
- управление приводом воздушной заслонки;
- защита электродвигателя вентилятора от перегрева и короткого замыкания;
- защита электродвигателя циркуляционного насоса от перегрева и короткого замыкания (для установок с водяным калорифером);
- защита водяного калорифера от замораживания по минимальной температуре обратной воды (для установок с водяным калорифером);
- при аварийных ситуациях и по команде пожарной сигнализации переход системы в режим «Авария»;
- контроль работы двигателя вентилятора (для Компакт-3/4/5/6);
- контроль загрязнения фильтра;
- сигнализация рабочего и аварийного режима, а также загрязнения фильтра (лампы «Работа», «Авария», «Фильтр» на пульте управления).
Установки с электрическим калорифером оснащены двухступенчатой защитой от перегрева. Установки с водяным калорифером оснащены капиллярным термостатом защиты нагревателя от замораживания по минимальной температуре воздуха.
Установки Компакт ЕС могут быть подключены к системе диспетчеризации, что позволяет дистанционно задавать режимы работы установки и вести мониторинг ее работы.

Монтаж

Установки с электрокалорифером можно устанавливать в любом положении. Установки с водяным калорифером необходимо монтировать в положении, обеспечивающим беспрепятственное удаление воздуха из нагревателя.

Аксессуары

Модули управления, выносной пульт управления, узлы обвязки водяного калорифера, воздушный клапан, шумоглушители, воздухораспределительные и регулирующие устройства и т.д.


Технические характеристики
Модель Напряжение, В/Ф Мощность Мощность Вес, кг
нагревателя*, кВт вентилятора, кВт
Компакт 51В2 400/3 78,4 2,2 171
Компакт 51В3 400/3 114,7 2,2 173
Компакт 51В4 400/3 142,4 2,2 175
Компакт 52В2 400/3 78,4 2,2 171
Компакт 52В3 400/3 114,7 2,2 173
Компакт 52В4 400/3 142,4 2,2 175
Компакт 510В2 EC1 230/1 78,4 1,3 131
Компакт 510В3 EC1 230/1 114,7 1,3 134
Компакт 510В4 EC1 230/1 142,4 1,3 136
Компакт 516В2 EC3 400/3 78,4 2,5 131
Компакт 516В3 EC3 400/3 114,7 2,5 134
Компакт 516В4 EC3 400/3 142,4 2,5 136
* Мощность водяного нагревателя дана для температуры воздуха: -26°С, воды: 95/70°С.
.


Размеры, мм
Модель A B C D E F G H I Ød**
Компакт 51В2 640 980 1500 800 500 530 42 1095 455 1"
Компакт 51В3 640 980 1500 800 500 530 43 1095 455 1"
Компакт 51В4 640 980 1500 800 500 520 65 1095 455 1"
Компакт 52В2 640 980 1500 800 500 530 42 1095 455 1"
Компакт 52В3 640 980 1500 800 500 530 43 1095 455 1"
Компакт 52В4 640 980 1500 800 500 520 65 1095 455 1"
Компакт 510В2 EC1 640 980 1225 800 500 515 42 1100 455 1"
Компакт 510В3 EC1 640 980 1225 800 500 515 43 1100 455 1"
Компакт 510В4 EC1 640 980 1225 800 500 505 65 1100 455 1"
Компакт 516В2 EC3 640 980 1225 800 500 515 42 1100 455 1"
Компакт 516В3 EC3 640 980 1225 800 500 515 43 1100 455 1"
Компакт 516В4 EC3 640 980 1225 800 500 505 65 1100 455 1"
** Трубная резьба.
.




Монтаж

¤ Все установки поставляются в полностью собранном виде и готовые к подключению.
¤ Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
¤ Электрические параметры должны соответствовать спецификации на табличке установки.
¤ Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
¤ Электрическое подключение должно выполняться в соответствии со схемой подключения согласно маркировке клемм.
¤ Установки должны быть заземлены.
¤ Установки должны быть установлены в соответствии с направлением потока воздуха.
¤ Установки должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.


Условия работы

¤ Установки не должны эксплуатироваться во взрывоопасных помещениях.
¤ Установки не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п.
¤ Установки предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение оборудования.
¤ Проблемы, связанные с шумом, могут быть устранены с помощью использования шумоглушителя (один из поставляемых аксессуаров).


Обслуживание
Осмотр и обслуживание установки рекомендуется проводить каждые шесть месяцев непрерывной эксплуатации. Очистка компонентов установки осуществляется в соответствии с инструкцией по эксплуатации. Фильтр необходимо менять один раз в год или по сигналам датчика давления.
Перед обслуживанием убедитесь, что
¤ Прекращена подача напряжения.
¤ Рабочее колесо вентилятора полностью остановилось.
¤ Нагреватель, двигатель и рабочее колесо вентилятора полностью остыли.
При очистке установки
¤ Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
¤ Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
¤ В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
¤ Подшипники, в случае повреждения, подлежат замене.
В случае неисправности
¤ Проверить, поступает ли напряжение на установку.
¤ Отключить напряжение и убедиться, что лопасти вентилятора не заблокированы и не сработала защита по току.
¤ Проверить подключение конденсатора. Если после проверки установка не включается или срабатывает защита вентилятора или нагревателя, свяжитесь с вашим поставщиком.
¤ В случае возврата установки – очистить фильтр, нагреватель, лопасти и двигатель вентилятора; соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.
