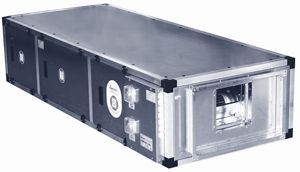

Приточные установки Компакт 4
Приточные установки Компакт 4

Приточные установки Компакт 4

Артикул: 853

0.00 руб.
под заказ

Предполагаемый срок поставки: 10 ноября

Заказать

Приточные установки Компакт – это продуманное решение для вентиляции зданий и сооружений различного назначения. Разнообразие типоразмеров установок позволяет подобрать оптимальное решение в каждом конкретном случае.


В компактном тепло-, звукоизолированном корпусе с толщиной изоляции 25 мм размещены: фильтр класса очистки G3, водяной или электрический калорифер и вентилятор с загнутыми вперед лопатками (двигатель с короткозамкнутым ротором в установках Компакт-4 или энергоэффективный электронно-коммутируемый двигатель (EC-двигатель) в установках Компакт-4 ЕС). Для индикации степени загрязнения фильтра предусмотрен датчик давления.

Системы управления и защиты

Для управления работой приточных установок разработаны стандартные модули управления, обеспечивающие следующие функции:
- поддержание заданной температуры приточного воздуха;
- регулирование скорости вращения вентилятора;
- управление работой электрического нагревателя;
- управление приводом регулирующего вентиля (для установок с водяным калорифером);
- управление приводом воздушной заслонки;
- защита электродвигателя вентилятора от перегрева и короткого замыкания;
- защита электродвигателя циркуляционного насоса от перегрева и короткого замыкания (для установок с водяным калорифером);
- защита водяного калорифера от замораживания по минимальной температуре обратной воды (для установок с водяным калорифером);
- при аварийных ситуациях и по команде пожарной сигнализации переход системы в режим «Авария»;
- контроль работы двигателя вентилятора (для Компакт-3/4/5/6);
- контроль загрязнения фильтра;
- сигнализация рабочего и аварийного режима, а также загрязнения фильтра (лампы «Работа», «Авария», «Фильтр» на пульте управления).
Установки с электрическим калорифером оснащены двухступенчатой защитой от перегрева. Установки с водяным калорифером оснащены капиллярным термостатом защиты нагревателя от замораживания по минимальной температуре воздуха.
Установки Компакт ЕС могут быть подключены к системе диспетчеризации, что позволяет дистанционно задавать режимы работы установки и вести мониторинг ее работы.

Монтаж

Установки с электрокалорифером можно устанавливать в любом положении. Установки с водяным калорифером необходимо монтировать в положении, обеспечивающим беспрепятственное удаление воздуха из нагревателя.

Аксессуары

Модули управления, выносной пульт управления, узлы обвязки водяного калорифера, воздушный клапан, шумоглушители, воздухораспределительные и регулирующие устройства и т.д.


Технические характеристики
Модель Напряжение, В/Ф Мощность Мощность Вес, кг
нагревателя*, кВт вентилятора, кВт
Компакт 41В2 400/3 57,5 1,50 130
Компакт 41В3 400/3 83,6 1,50 133
Компакт 41В4 400/3 103,0 1,50 136
Компакт 42В2 400/3 57,5 2,20 133
Компакт 42В3 400/3 83,6 2,20 136
Компакт 42В4 400/3 103,0 2,20 139
Компакт 412B2 EC1 230/1 57,5 1,35 109
Компакт 412B3 EC1 230/1 83,6 1,35 112
Компакт 412B4 EC1 230/1 103,0 1,35 115
Компакт 417B2 EC3 400/3 57,5 2,20 109
Компакт 417B3 EC3 400/3 83,6 2,20 112
Компакт 417B4 EC3 400/3 103,0 2,20 115
* Мощность водяного нагревателя дана для температуры воздуха: -26°С, воды: 95/70°С.
.


Размеры, мм
Модель A B C D E F G H I Ød**
Компакт 41В2 500 925 1460 700 400 570 65 1075 300 3/4"
Компакт 41В3 500 925 1460 700 400 570 65 1075 300 3/4"
Компакт 41В4 500 925 1460 700 400 570 65 1075 300 3/4"
Компакт 42В2 500 925 1460 700 400 570 65 1075 300 3/4"
Компакт 42В3 500 925 1460 700 400 570 65 1075 300 3/4"
Компакт 42В4 500 925 1460 700 400 570 65 1075 300 3/4"
Компакт 412B2 EC1 500 925 1225 700 400 505 65 1090 300 3/4"
Компакт 412B3 EC1 500 925 1225 700 400 505 65 1090 300 3/4"
Компакт 412B4 EC1 500 925 1225 700 400 505 65 1090 300 3/4"
Компакт 417B2 EC3 500 925 1225 700 400 505 65 1090 300 3/4"
Компакт 417B3 EC3 500 925 1225 700 400 505 65 1090 300 3/4"
Компакт 417B4 EC3 500 925 1225 700 400 505 65 1090 300 3/4"
** Трубная резьба.
.




Монтаж

¤ Все установки поставляются в полностью собранном виде и готовые к подключению.
¤ Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
¤ Электрические параметры должны соответствовать спецификации на табличке установки.
¤ Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
¤ Электрическое подключение должно выполняться в соответствии со схемой подключения согласно маркировке клемм.
¤ Установки должны быть заземлены.
¤ Установки должны быть установлены в соответствии с направлением потока воздуха.
¤ Установки должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.


Условия работы

¤ Установки не должны эксплуатироваться во взрывоопасных помещениях.
¤ Установки не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п.
¤ Установки предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение оборудования.
¤ Проблемы, связанные с шумом, могут быть устранены с помощью использования шумоглушителя (один из поставляемых аксессуаров).


Обслуживание
Осмотр и обслуживание установки рекомендуется проводить каждые шесть месяцев непрерывной эксплуатации. Очистка компонентов установки осуществляется в соответствии с инструкцией по эксплуатации. Фильтр необходимо менять один раз в год или по сигналам датчика давления.
Перед обслуживанием убедитесь, что
¤ Прекращена подача напряжения.
¤ Рабочее колесо вентилятора полностью остановилось.
¤ Нагреватель, двигатель и рабочее колесо вентилятора полностью остыли.
При очистке установки
¤ Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
¤ Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
¤ В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
¤ Подшипники, в случае повреждения, подлежат замене.
В случае неисправности
¤ Проверить, поступает ли напряжение на установку.
¤ Отключить напряжение и убедиться, что лопасти вентилятора не заблокированы и не сработала защита по току.
¤ Проверить подключение конденсатора. Если после проверки установка не включается или срабатывает защита вентилятора или нагревателя, свяжитесь с вашим поставщиком.
¤ В случае возврата установки – очистить фильтр, нагреватель, лопасти и двигатель вентилятора; соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.
