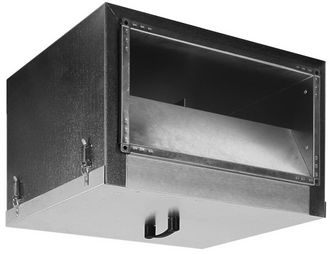

Прямоугольные канальные вентиляторы в звуко- и теплоизолированном корпусе SHUFT IRF
под заказ
Предполагаемый срок поставки: 7 декабря
Корпус вентиляторов серии IRF изготовлен из оцинкованной стали с 50-мм слоем звукотеплоизоляции из базальтовой минеральной ваты. Вентиляторы оборудованы высокоэффективной крыльчаткой с вперед загнутыми лопатками (IRF-B - с назад загнутыми лопатками) и асинхронным двигателем с внешним ротором IP54 (IRF 400х200, IRF-B 500х250 - IP44), клеммная коробка IP55. Рабочее колесо установлено методом напрессовки непосредственно на ротор электродвигателя.
Модельный ряд:
- IRFE 400x200-4
- IRFD 400x200-4
- IRFE 500x250-4
- IRFD 500x250-4
- IRFE 500x300-6
- IRFE 500x300-4
- IRFD 500x300-4
- IRFE 600x300-6
- IRFE 600x300-4
- IRFD 600x300-6
- IRFD 600x300-4
- IRFE 600x350-4
- IRFD 600x350-6
- IRFD 600x350-4
- IRFD 700x400-6
- IRFD 700x400-4
- IRFD 800x500-8
- IRFD 800x500-6
- IRFD 800x500-4
- IRFD 1000x500-6M
- IRFD 1000x500-4M
- IRFD 1000x500-4
- IRFD-B 1000x500-4S
- IRFE B 500x250-2S
- IRFD B 500x250-2S (звезда)
- IRFD B 500x250-2S (треугольник)
- IRFD B 800x500-4S
В случае применения пятиступенчатых регуляторов скорости TRE-T, TRD-T дополнительное защитное термореле не нужно. Регулирование скорости вентилятора осуществляется путем изменения напряжения за счет использования пятиступенчатыхтрансформаторов TR или однофазных плавных регуляторов скорости SRE.
Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях. Шариковые подшипники двигателя не требуют техобслуживания.Зашита двигателя вентилятора осуществляется термореле или термоконтактами, требующими подключения внешнего защитного термореле.
Применяются для перемещения воздуха в прямоугольных каналах систем приточной и вытяжной вентиляции жилых, общественных и производственных помещений, когда есть повышенные требования к уровню шума.
Технические данные:
| Модель | Напряжение, В | Электропотребление, кВт | Рабочий ток, А |
|---|---|---|---|
| IRFE 400x200-4 | 230 | 0,36 | 1,8 |
| IRFD 400x200-4 | 400 | 0,31 | 0,51 |
| IRFE 500x250-4 | 230 | 0,51 | 2,3 |
| IRFD 500x250-4 | 400 | 0,56 | 0,95 |
| IRFE 500x300-6 | 230 | 0,29 | 1,5 |
| IRFE 500x300-4 | 230 | 0,69 | 3,0 |
| IRFD 500x300-4 | 400 | 0,93 | 1,9 |
| IRFE 600x300-6 | 230 | 0,48 | 2,2 |
| IRFE 600x300-4 | 230 | 1,15 | 5,1 |
| IRFD 600x300-6 | 400 | 0,42 | 0,9 |
| IRFD 600x300-4 | 400 | 1,5 | 2,6 |
| IRFE 600x350-4 | 230 | 2,4 | 11 |
| IRFD 600x350-6 | 400 | 0,9 | 1,8 |
| IRFD 600x350-4 | 400 | 2,5 | 4,1 |
| IRFD 700x400-6 | 400 | 1,1 | 2,0 |
| IRFD 700x400-4 | 400 | 3,7 | 6,0 |
| IRFD 800x500-8 | 400 | 1,1 | 2,4 |
| IRFD 800x500-6 | 400 | 2,7 | 4,9 |
| IRFD 800x500-4 | 400 | 5,0 | 8,1 |
| IRFD 1000x500-6M | 400 | 2,7 | 4,9 |
| IRFD 1000x500-4M | 400 | 5,0 | 8,1 |
| IRFD 1000x500-4 | 400 | 4,9 | 8,3 |
| IRFD-B 1000x500-4S | 400 | 3,95 | 7,19 |
| IRFE B 500x250-2S | 230 | 0,22 | 0,97 |
| IRFD B 500x250-2S (звезда) | 400 | 0,3 | 0,5 |
| IRFD B 500x250-2S (треугольник) | 400 | 0,185 | 0,27 |
| IRFD B 800x500-4S | 400 | 2,35 | 4,96 |
Преимущества:
- Прочный корпус из оцинкованой стали.
- Звуко- и теплоизоляция 50-мм базальтовой минеральной ватой.
- Высокоэффективная крыльчатка с загнутыми вперед лопатками (IRF-B — с загнутыми назад лопатками).
- Высококачественные двигатели с внешним ротором.
- Регулирование скорости в диапазоне от 0 до 100% путем изменения напряжения (тиристорные или автотрансформаторные регуляторы).
- Подшипники и двигатель не требуют специального техобслуживания.
- Оборудованы легкосъемными ручками для сервиса.
- Встроенные термоконтакты.
- Установка в любом положении.
- Легкая очистка крыльчатки.
Монтаж: Вентиляторы поставляются готовыми к подключению. Могут устанавливаться в любом положении, в соответствии с направлением потока воздуха (в соответствии со стрелкой на корпусе вентилятора). Необходимо предусматривать доступ для обслуживания вентилятора.
Подключение электропитания:На корпусе вентиляторов находится клеммная коробка для подключения к электрической сети. Необходимо, чтобы подключение вентиляторов выполнял только квалифицированный персонал и в соответствии со схемой подключения.
Уход: Вентиляторы не требуют специального технического ухода. Единственное требование — чистка крыльчатки.
Сертификат: Сертификат соответствия РФ.
