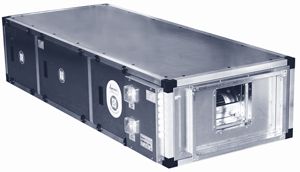

Приточные установки Компакт 1 / Компакт 2

Приточные установки Компакт 1 / Компакт 2

Артикул: 851

0.00 руб.
под заказ

Предполагаемый срок поставки: 10 ноября

Заказать

Приточные установки Компакт – это продуманное решение для вентиляции зданий и сооружений различного назначения. Разнообразие типоразмеров установок позволяет подобрать оптимальное решение в каждом конкретном случае.


В компактном тепло-, звукоизолированном корпусе с толщиной изоляции 25 мм размещены: фильтр класса очистки G3, водяной или электрический калорифер и вентилятор с загнутыми вперед лопатками (асинхронный двигатель с внешним ротором). Для индикации степени загрязнения фильтра предусмотрен датчик давления.


Системы управления и защиты

Для управления работой приточных установок разработаны стандартные модули управления SCM…N, обеспечивающие следующие функции:
- поддержание заданной температуры приточного воздуха;
- регулирование скорости вращения вентилятора;
- управление работой электрического нагревателя;
- управление приводом регулирующего вентиля (для установок с водяным калорифером);
- управление приводом воздушной заслонки;
- защита электродвигателя вентилятора от перегрева и короткого замыкания;
- защита электродвигателя циркуляционного насоса от перегрева и короткого замыкания (для установок с водяным калорифером);
- защита водяного калорифера от замораживания по минимальной температуре обратной воды (для установок с водяным калорифером);
- при аварийных ситуациях и по команде пожарной сигнализации переход системы в режим «Авария»;
- контроль работы двигателя вентилятора (для Компакт-3/4/5/6);
- контроль загрязнения фильтра;
- сигнализация рабочего и аварийного режима, а также загрязнения фильтра (лампы «Работа», «Авария», «Фильтр» на пульте управления).
Установки с электрическим калорифером оснащены двухступенчатой защитой от перегрева. Установки с водяным калорифером оснащены капиллярным термостатом защиты нагревателя от замораживания по минимальной температуре воздуха.

Монтаж

Установки с электрокалорифером можно устанавливать в любом положении. Установки с водяным калорифером необходимо монтировать в положении, обеспечивающим беспрепятственное удаление воздуха из нагревателя.

Аксессуары

Модули управления, выносной пульт управления, узлы обвязки водяного калорифера, воздушный клапан, шумоглушители, воздухораспределительные и регулирующие устройства и т.д.


Технические характеристики
Модель Напряжение, В/Ф Мощность Мощность Вес, кг
нагревателя, кВт вентилятора, кВт
Компакт 1109М 400/3 9,0 0,3 52
Компакт 1112М 400/3 12,0 0,3 52
Компакт 1115М 400/3 15,0 0,3 53
Компакт 11В2М 230/1 15,0* 0,3 43
Компакт 11В3М 230/1 19,4* 0,3 44
Компакт 11В4М 230/1 24,8* 0,3 45
Компакт 2112М 400/3 12,0 0,6 82
Компакт 2117М 400/3 17,0 0,6 83
Компакт 2127М 400/3 27,0 0,6 84
Компакт 21В2М 230/1 25,2* 0,6 56
Компакт 21В3М 230/1 35,8* 0,6 58
Компакт 21В4М 230/1 44,1* 0,6 59
* Мощность водяного нагревателя дана для температуры воздуха: -26°С, воды: 95/70°С.



Шумовые характеристики
Модель LpA
дБ(A)
LwA
tot
LwA
63 125 250 500 1000 2000 4000 8000
Компакт 11...М К входу 55 62 59 56 65 59 53 53 51 45
К выходу 63 70 64 62 68 65 65 64 61 55
К окружению 46 53 57 55 54 47 43 46 46 41
Компакт 11В...М К входу 55 62 59 56 65 59 53 53 51 45
К выходу 63 70 64 62 68 65 65 64 61 55
К окружению 46 53 57 55 54 47 43 46 46 41
Компакт 21...М К входу 60 67 66 65 68 63 60 59 57 52
К выходу 69 76 61 66 71 68 70 70 67 62
К окружению 50 57 73 61 60 53 49 48 46 41
Компакт 21В...М К входу 57 64 75 66 65 60 56 57 54 48
К выходу 67 74 74 70 70 66 68 69 65 61
К окружению 48 55 69 61 57 50 45 46 43 37
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).



Размеры, мм
Модель A B C D E F G H I Ød**
Компакт 1109М 320 570 1070 400 200 - - 630 - -
Компакт 1112М 320 570 1070 400 200 - - 630 -
Компакт 1115М 320 570 1070 400 200 - - 630 - -
Компакт 11В2М 320 570 835 400 200 280 33 670 165 1/2"
Компакт 11В3М 320 570 835 400 200 280 43 670 165 1/2"
Компакт 11В4М 320 570 835 400 200 280 65 670 165 1/2"
Компакт 2112М 390 670 1170 500 250 - - - - -
Компакт 2117М 390 670 1170 500 250 - - - - -
Компакт 2127М 390 670 1170 500 250 - - - - -
Компакт 21В2М 390 670 835 500 250 290 33 780 235 1/2"
Компакт 21В3М 390 670 835 500 250 290 43 780 235 1/2"
Компакт 21В4М 390 670 835 500 250 290 65 780 235 1/2"
** Трубная резьба.



Монтаж

¤ Все установки поставляются в полностью собранном виде и готовые к подключению.
¤ Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
¤ Электрические параметры должны соответствовать спецификации на табличке установки.
¤ Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
¤ Электрическое подключение должно выполняться в соответствии со схемой подключения согласно маркировке клемм.
¤ Установки должны быть заземлены.
¤ Установки должны быть установлены в соответствии с направлением потока воздуха.
¤ Установки должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.


Условия работы

¤ Установки не должны эксплуатироваться во взрывоопасных помещениях.
¤ Установки не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п.
¤ Установки предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение оборудования.
¤ Проблемы, связанные с шумом, могут быть устранены с помощью использования шумоглушителя (один из поставляемых аксессуаров).


Обслуживание
Осмотр и обслуживание установки рекомендуется проводить каждые шесть месяцев непрерывной эксплуатации. Очистка компонентов установки осуществляется в соответствии с инструкцией по эксплуатации. Фильтр необходимо менять один раз в год или по сигналам датчика давления.
Перед обслуживанием убедитесь, что
¤ Прекращена подача напряжения.
¤ Рабочее колесо вентилятора полностью остановилось.
¤ Нагреватель, двигатель и рабочее колесо вентилятора полностью остыли.
При очистке установки
¤ Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
¤ Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
¤ В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
¤ Подшипники, в случае повреждения, подлежат замене.
В случае неисправности
¤ Проверить, поступает ли напряжение на установку.
¤ Отключить напряжение и убедиться, что лопасти вентилятора не заблокированы и не сработала защита по току.
¤ Проверить подключение конденсатора. Если после проверки установка не включается или срабатывает защита вентилятора или нагревателя, свяжитесь с вашим поставщиком.
¤ В случае возврата установки – очистить фильтр, нагреватель, лопасти и двигатель вентилятора; соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.
