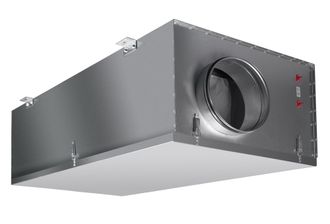

Компактные приточные установки с электрическим нагревателем SHUFT CAU
под заказ
Предполагаемый срок поставки: 27 апреля
Вентиляционные установки серии CAU предназначены для работы в помещениях малых и средних объемов: офисах, магазинах, квартирах и т. п.
Установки изготавливаются в компактном звуко- и теплоизолированном корпусе из оцинкованной стали (толщина изоляции 40 или 50 мм).
Установки серии CAU можно устанавливать непосредственно в обслуживаемом помещении за подвесным потолком.
Модельный ряд:
Все установки оснащены фильтром класса EU5, электрическим нагревателем и вентилятором. Вентиляторы оборудованы асинхронным двигателем с внешним ротором и уплотненными, не требующими обслуживания, подшипниками с увеличенным сроком службы. Защита двигателя вентилятора осуществляется встроенными термоконтактами.
Трехфазные электрические нагреватели установок оснащены двухступенчатой защитой от перегрева. Первая ступень настроена на 60°С и перезапускается автоматически, вторая ступень настроена на 120° и перезапускается вручную.
Технические данные:
| Модель | Мощность электронагревателя, кВт | Рабочий ток вентилятора, А | Элетропотребление вентилятора, кВт | Макс. расход воздуха, м3/ч | Макс. напор, Па |
|---|---|---|---|---|---|
| CAU 2000/1-2,4/1 | 2,4 | 3,0 | 0,69 | 1750 | 340 |
| CAU 2000/3-2,4/1 | 2,4 | 1,9 | 0,93 | 1900 | 330 |
| CAU 2000/1-5,0/2 | 5,0 | 3,0 | 0,69 | 1750 | 340 |
| CAU 2000/3-5,0/2 | 5,0 | 1,9 | 0,93 | 1900 | 330 |
| CAU 2000/1-9,0/3 | 9,0 | 3,0 | 0,69 | 1750 | 340 |
| CAU 2000/3-9,0/3 | 9,0 | 1,9 | 0,93 | 1900 | 330 |
| CAU 2000/1-12,0/3 | 12,0 | 3,0 | 0,69 | 1750 | 340 |
| CAU 2000/3-12,0/3 | 12,0 | 1,9 | 0,93 | 1900 | 330 |
| CAU 3000/1-6,0/2 | 6,0 | 5,1 | 1,15 | 2750 | 430 |
| CAU 3000/3-6,0/2 | 6,0 | 2,6 | 1,5 | 3200 | 440 |
| CAU 3000/1-15,0/3 | 15,0 | 5,1 | 1,15 | 2750 | 430 |
| CAU 3000/3-15,0/3 | 15,0 | 2,6 | 1,5 | 3200 | 440 |
| CAU 3000/1-21,0/3 | 21,0 | 5,1 | 1,15 | 2750 | 430 |
| CAU 3000/3-21,0/3 | 21,0 | 2,6 | 1,5 | 3200 | 440 |
| CAU 4000/1-15,0/3 | 15,0 | 11 | 2,5 | 4100 | 590 |
| CAU 4000/3-15,0/3 | 15,0 | 4,1 | 2,5 | 4550 | 570 |
| CAU 4000/1-21,0/3 | 21,0 | 11 | 2,5 | 4100 | 590 |
| CAU 4000/3-21,0/3 | 21,0 | 4,1 | 2,5 | 4550 | 570 |
| CAU 4000/1-30,0/3 | 30,0 | 11 | 2,5 | 4100 | 590 |
| CAU 4000/3-30,0/3 | 30,0 | 4,1 | 2,5 | 4550 | 570 |
| CAU 4000/1-39,0/3 | 39,0 | 11 | 2,5 | 4100 | 590 |
| CAU 4000/3-39,0/3 | 39,0 | 4,1 | 2,5 | 4550 | 570 |
| CAU 6000/3-21,0/3 | 21,0 | 6,0 | 3,7 | 6900 | 780 |
| CAU 6000/3-27,0/3 | 27,0 | 6,0 | 3,7 | 6900 | 780 |
| CAU 6000/3-39,0/3 | 39,0 | 6,0 | 3,7 | 6900 | 780 |
| CAU 6000/3-54,0/3 | 54,0 | 6,0 | 3,7 | 6900 | 780 |
Преимущества:
- Прочный корпус из оцинкованной стали.
- Звуко- и теплоизоляция 50-мм базальтовой минеральной ватой.
- Высокоэффективный вентилятор.
- Электронагреватель с ТЭНами из нержавеющей стали.
- Установки оборудованы фильтром F5.
- Трехфазные электрические нагреватели установок оснащены двухступенчатой защитой от перегрева. Первая ступень настроена на 60 °С и перезапускается автоматически, вторая ступень настроена на 120 °C и перезапускается вручную.
- Выпускаются установки с вентиляторами различной производительности и нагревателями различной мощности.
- Предназначены для присоединения непосредственно к круглым воздуховодам, а установки CAU 4000 и CAU 6000 — к прямоугольным.
Монтаж: Блоки поставляются готовыми к подключению. Они устанавливаются в соответствии с направлением потока воздуха как горизонтально, так и вертикально, но не на боку. Необходимо предусмотреть возможность свободного доступа к установке для ее обслуживания.
Подключение электричества:В секции электрооборудования расположена клеммная колодка для подключения к электросети. Подключение должно производиться только квалифицированным персоналом и согласно схеме подключения.
Уход: Рекомендуется проводить осмотр и чистку фильтра каждый месяц, а осмотр вентилятора и чистку крыльчатки — каждые полгода.
Сертификат: Сертификат соответствия РФ.
