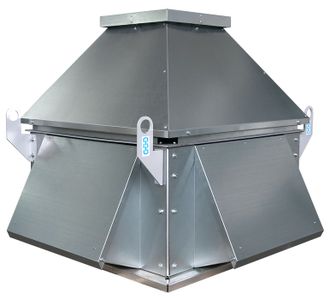

Вентиляторы крышные с выходом потока воздуха вверх серии ВКРФ

Вентиляторы крышные с выходом потока воздуха вверх серии ВКРФ

Артикул: 949
0
в наличии: 14
В корзину

Купить в 1 клик


  • Корпус из оцинкованной стали
  • Лопатки вентилятора, загнутые назад
  • Четырехсторонний выпуск удаляемого воздуха
  • Защита от попадания осадков в вентиляционный канал (1-я категория размещения по ГОСТ 15150-90)
  • Класс защиты электродвигателя IP 54
  • Исполнение общепромышленное
  • Климатическое исполнение У (от -40°С до +45°С)
  • Температуры перемещаемых сред от - 40°С до +45°С
  • Возможно изготовление вентиляторов ВКРФ следующих комплектаций:
    • стандартное рабочее колесо (РН);
    • модифицированное рабочее колесо (РЦ (RH/C)).


Крышные радиальные вентиляторы с выбросом вверх ВКРФ представляют собой радиальные вентиляторы одно­стороннего всасывания с рабочими лопатками, загнутыми назад, устанавливаемые на кровлях зданий и сооруже­ний на монтажные стаканы типа СМ.


Основные отличия модифицированного колеса от стандартного в повышенном КПД и улучшенными акустическими характеристиками.

Габаритные и присоединительные размеры (мм)


Номер вентилятора

Комплектация колесом

H

L

L1

В

d

D1

M

n

3,55

РЦ (RH/C)

502

548

480

666

12

384

М6

8

РН

640

548

480

666

12

384

М6

8

4,0

РЦ (RH/C)

573

598

530

762

12

434

М6

8

РН

680

598

530

762

12

434

М6

8

4,5

РЦ (RH/C)

666

648

580

847

12

484

М6

8

5,0

РЦ (RH/C)

716

698

630

952

12

534

М6

16

РН

851

698

630

952

12

534

М6

16

5,6

РЦ (RH/C)

802

758

690

1066

12

594

М6

16

6,3

РЦ (RH/C)

902

823

755

1200

12

665

М6

16

РН

1070

823

855

1200

12

665

М6

16

7,1

РЦ (RH/C)

1016

908

840

1352

15

745

М8

16

8,0

РЦ (RH/C)

1145

1234

1149

1580

15

829

М8

16

РН

1360

1234

1149

1580

15

829

М8

16

9,0

РЦ (RH/C)

1288

1334

1250

1777

15

939

М8

16

10,0

РЦ (RH/C)

1432

1474

1389

1975

15

1030

М8

16

РН

1700

1474

1389

1975

15

1030

М8

16

11,2

РЦ (RH/C)

1696

1607

1525

2212

15

1164

М8

16

12,5

РЦ (RH/C)

1696

1607

1525

2212

15

1164

М8

16

РН

2120

1607

1522

2380

15

1280

М8

16



Технические характеристики


вентилятора

Комплектация колесом

Напряжение/

частота, В/50Гц

Частота вращения, об/мин

Тип электро-двигателя

Мощность двигателя, кВт

Ток, А

Регулятор скорости

3,55

РН

380

1500

АИР63В4

0,37

1,2

ATV212H075N4

РЦ(RH/C)

380

1500

АИР71В4

0,75

2,18

ATV212H075N4

РН

380

3000

АИР80В2

2,2

4,9

ATV212HU22N4

РЦ(RH/C)

380

3000

АИР80В2

2,2

4,9

ATV212HU22N4

4

РН

380

1000

АИР71В6

0,55

1,81

ATV212H075N4

РЦ(RH/C)

380

1500

АИР71А4

0,55

1,65

ATV212H075N4

РН

380

1500

АИР80А4

1,1

2,85

ATV212HU15N4

РЦ(RH/C)

380

3000

АИР100S2

4

8,35

ATV212HU40N4

РН

380

3000

АИР112М2

7,5

15,35

ATV212HU75N4

4,5

РЦ(RH/C)

380

1000

АИР80А6

0,75

2,4

ATV212HU15N4

РЦ(RH/C)

380

1500

АИР80А4

1,1

2,9

ATV212HU15N4

РЦ(RH/C)

380

3000

АИР112М2

7,5

15,35

ATV212HU75N4

5

РЦ(RH/C)

380

1000

АИР71В6

0,55

1,81

ATV212H075N4

РН

380

1000

АИР80А6

0,75

2,4

ATV212HU15N4

РЦ(RH/C)

380

1500

АИР80В4

1,5

3,8

ATV212HU22N4

РН

380

1500

АИР100S4

3.0

6,9

ATV212HU30N4

5,6

РЦ(RH/C)

380

1000

АИР80В6

1,1

3,4

ATV212HU15N4

РЦ(RH/C)

380

1500

АИР90L4

2,2

5,39

ATV212HU30N4

6,3

РЦ(RH/C)

380

1000

АИР90L6

1,5

4,2

ATV212HU22N4

РН

380

1000

АИР112МА6

3

7,7

ATV212HU40N4

РН

380

1500

АИР132S4

7,5

15.75

ATV212HU75N4

РЦ(RH/C)

380

1500

АИР112М4

5,5

11,7

ATV212HU55N4

7,1

РЦ(RH/C)

380

750

АИР100L8

1,5

4,45

ATV212HU22N4

РЦ(RH/C)

380

1000

АИР112МА6

3

7,7

ATV212HU40N4

РЦ(RH/C)

380

1500

АИР132S4

7,5

15,75

ATV212HU75N4

8

РЦ(RH/C)

380

750

АИР112МА8

2,2

6,12

ATV212HU30N4

РН

380

750

АИР112МВ8

3

7,8

ATV212HU40N4

РЦ(RH/C)

380

1000

АИР132S6

5,5

13,02

ATV212HU75N4

РН

380

1000

АИР132М6

7,5

17,5

ATV212HD11N4

РЦ(RH/C)

380

1500

АИР160S4

15

31,1

ATV212HD18N4

РН

380

1500

АИР180S4

22

43,2

ATV 212HD30N4

9

РЦ(RH/C)

380

750

АИР132S8

4

10,6

ATV212HU55N4

РЦ(RH/C)

380

1000

АИР132М6

7,5

17,5

ATV212HD11N4

РЦ(RH/C)

380

1500

АИР180М4

30

58,6

ATV212HD37N4

10

РЦ(RH/C)

380

750

АИР160S8

7,5

18,75

ATV212HD11N4

РН

380

750

АИР160М8

11

26,5

ATV212HD15N4

РЦ(RH/C)

380

1000

АИР160М6

15

32,6

ATV212HD18N4

РН

380

1000

АИР200L6

30

60

ATV212HD37N4

11,2

РЦ(RH/C)

380

750

АИР160М8

11

26,5

ATV212HD15N4

РЦ(RH/C)

380

1000

АИР200L6

30

60

ATV212HD37N4

12,5

РЦ(RH/C)

380

750

АИР180М8

15

35,66

ATV212HD18N4

РН

380

750

АИР200L8

22

49

ATV 212HD30N4

РЦ(RH/C)

380

1000

АИР225М6

37

72

ATV212HD37N4



Аэродинамические характеристики









Акустические характеристики


вентилятора

Комплектация колесом

Частота вращения, об/мин

Уровень звуковой мощности, дБ в октавных полосах частот, Гц

Общий дБа

63

125

250

500

1000

2000

4000

8000

3,55

РН

1500

65

68

76

69

67

65

57

48

74

РЦ(RH/C)

1500

34

49

57

57

59

60

57

51

65

РН

3000

78

81

84

92

85

83

81

73

92

РЦ(RH/C)

3000

59

65

79

77

73

75

72

65

83

4,0

РН

1000

69

68

74

70

64

60

51

46

77

РЦ(RH/C)

1500

38

53

57

60

61

62

60

52

68

РН

1500

74

77

85

78

76

74

66

57

82

РЦ(RH/C)

3000

53

58

77

77

76

79

77

73

85

РН

3000

87

90

93

101

94

92

90

82

101

4,5

РЦ(RH/C)

1000

35

47

52

55

56

55

53

49

62

РЦ(RH/C)

1500

42

57

64

65

68

67

65

62

74

РЦ(RH/C)

3000

54

61

82

81

81

84

82

77

89

5,0

РЦ(RH/C)

1000

39

47

55

61

60

60

56

54

66

РН

1000

70

73

81

74

72

70

62

53

78

РЦ(RH/C)

1500

39

62

67

68

73

70

66

61

77

РН

1500

81

84

92

85

83

81

73

64

89

5,6

РЦ(RH/C)

1000

46

54

57

61

60

60

56

49

67

РЦ(RH/C)

1500

42

65

68

72

77

77

72

68

82

6,3

РЦ(RH/C)

1000

45

56

61

69

68

67

62

59

74

РН

1000

78

81

89

82

80

73

70

61

86

РН

1500

89

92

100

93

91

89

81

72

97

РЦ(RH/C)

1500

42

65

68

72

77

77

72

68

82

7,1

РЦ(RH/C)

750

51

55

55

61

64

61

57

52

68

РЦ(RH/C)

1000

45

58

63

68

71

70

65

60

75

РЦ(RH/C)

1500

53

73

74

75

81

81

77

71

86

8,0

РЦ(RH/C)

750

51

58

63

70

71

69

65

61

76

РЦ(RH/C)

1000

64

68

69

74

76

73

68

63

80

РН

1000

88

91

99

92

90

88

80

71

96

РЦ(RH/C)

1500

50

75

75

79

86

87

82

76

91

9,0

РЦ(RH/C)

750

55

62

66

75

76

73

68

63

80

РЦ(RH/C)

1000

57

69

72

74

81

79

74

68

85

РЦ(RH/C)

1500

68

86

87

88

93

93

90

82

98

10,0

РЦ(RH/C)

750

63

69

69

76

77

73

68

64

82

РН

750

91

94

90

88

85

80

73

64

90

РЦ(RH/C)

1000

72

78

76

80

85

81

77

71

88

РН

1000

92

95

100

96

94

91

86

79

99

11,2

РЦ(RH/C)

750

65

72

74

80

81

79

75

70

86

РЦ(RH/C)

1000

69

80

78

84

87

85

81

76

92

12,5

РЦ(RH/C)

750

63

75

78

84

85

80

76

76

89

РН

750

98

101

97

95

92

87

80

71

97

РЦ(RH/C)

1000

60

81

82

89

90

88

83

80

95



Электрическая схема подключения вентилятора в сеть 380 В


ВКРФ пример.jpg
